Сообщений в теме: 16

[Black Angel]

Приветствую господа.
Интересует вопрос как распаять данный кАбель? На концах RCA,связь гу и проц.
Краем уха слышал,что есть какой то нюанс в распайке Хула,может имеется у кого нибудь опыт по данному кАбелю?
Буду рад любой инфе!)))

[lukasarts]

Паять при полной луне! Припой должна готовить дочь девственницы из третей палаты с лева от седьмой луны !

[Black Angel]

Паять при полной луне! Припой должна готовить дочь девственницы из третей палаты с лева от седьмой луны !

А если серьёзно!?

[Alexx69]

Этот кабель позиционируется как: Коаксиальный цифровой (SPDIF) кабель для подключения Источников DVD, CD, SACD к Ресиверу, Процессору или усилителю...

Если он будет использоваться по назначению, то обычные разъемы не очень подойдут... желательно использовать предназначенные для этой цели... например https://www.allcable...cap-c42-123784/ иначе вся затея сведется к нулю...

Но проще купить наш отечественный по 50-100 р. за метр на радиорынке РК-75-2-22, будет ни чем не хуже...

Судя по конструкции, все экраны паяются у источника, у приемника только внутренний экран.

[DM Rocker]

Этот кабель позиционируется как: Коаксиальный цифровой (SPDIF) кабель для подключения Источников DVD, CD, SACD к Ресиверу, Процессору или усилителю...

Если он будет использоваться по назначению, то обычные разъемы не очень подойдут... желательно использовать предназначенные для этой цели... например https://www.allcable...cap-c42-123784/ иначе вся затея сведется к нулю...

Но проще купить наш отечественный по 50-100 р. за метр на радиорынке РК-75-2-22, будет ни чем не хуже...

Судя по конструкции, все экраны паяются у источника, у приемника только внутренний экран.

А чем обычные разъёмы не подойдут?

Какие особенности у разъёмов для СПДИФ?

[Black Angel]

А чем обычные разъёмы не подойдут?
Какие особенности у разъёмов для СПДИФ?

Ну особенность там в том,что волновое сопротивление так же 75 Ом.

[DM Rocker]

Ну особенность там в том,что волновое сопротивление так же 75 Ом.

Стало быть надо смотреть Черновские (вроде бы у них была такая позиция).

[Black Angel]

Судя по конструкции, все экраны паяются у источника, у приемника только внутренний экран.[/background]

внутренний то есть самый последний,ближний к центральной сигнальной жиле?

[1948]

Сань , у Новозенко кабелек брал ?

[Alexx69]

внутренний то есть самый последний,ближний к центральной сигнальной жиле?

да, правильно.

[Alexx69]

А чем обычные разъёмы не подойдут?
Какие особенности у разъёмов для СПДИФ?

у них нормировано волновое сопротивление и отражение волны... а вообще бы я все разъемы заменил BNC, выйдет даже дешевле...

[vaty]

Одно время брал черновкские коннекторы. И для кокса и обычнуе рса. Сказать честно, сколько не крутил их в руках, но так и не понял разницы между цифровыми рсашками и аналоговыми. Только цвет пояска отличается. В чем разница в конекторе, кроме цвета пояска?

[DядяВова]

А внутри соединяемых устройств для Spdif тоже применяется разводка кабелем с волновым сопротивлением? Или обычный монтажный
А на плате применяются "спецдорожки"?


Кабель применяют для передачи на расстояние.
Вот и спрашиваю старт/финиш это где и что...

[нет времени объяснять]

Краем уха слышал,что есть какой то нюанс в распайке Хула,может имеется у кого нибудь опыт по данному кАбелю?



да, нюанс в "распайке" - есть!

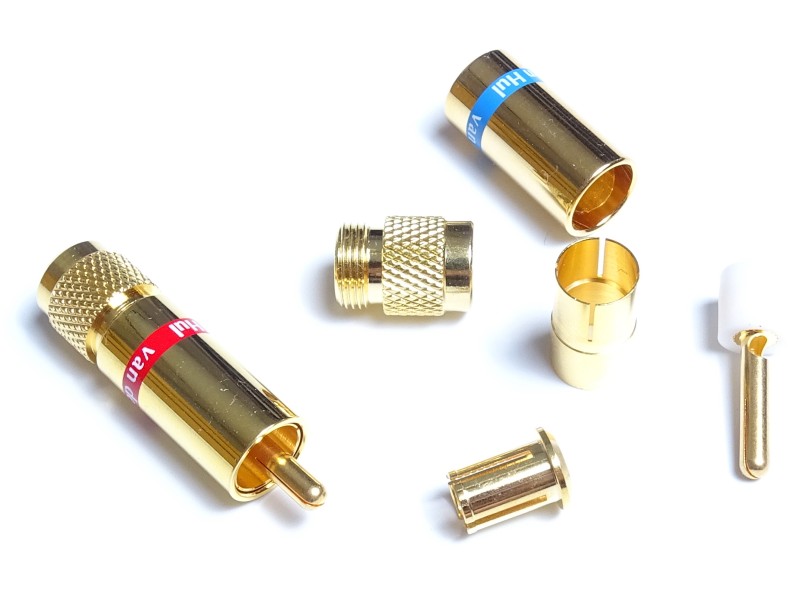

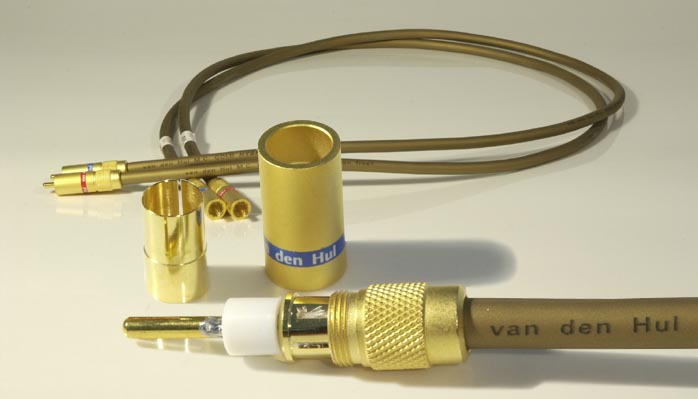

в штатной разделке коннекторами С-8.4 ни Digi-Coupler, ни Name - не требуют распаивания

центр. жила проводника просто вставляется в трубку центр. пина, и зажимается механически-резьбой коннектора

экран-тонковолосняк зажимается тем-же способом, только гильзой под корпусом рса (центр. пин рса-коннектора изолирован от гильзы фторопластом):









в случае использования с одной стороны проводника коннектора - BNC -9.0, алгоритм действий тот-же



при отсутствии фирм. rca-коннекторов, разделывая - "на коленке", паять можно как обычные сигнальные симметричного конструктива

[Alex1956]

Да на всех нормальных коннекторах центральная жила паяется. И на бюджетных CARDAS,и на дорогущих WBT, и на приведенных фото ВД Хул паяный. На Eihmann Bullet Plug паяется и экран, но там другая конструкция с точечные боковым контактом.

[нет времени объяснять]

Да на всех нормальных коннекторах центральная жила паяется.



да ну на!?

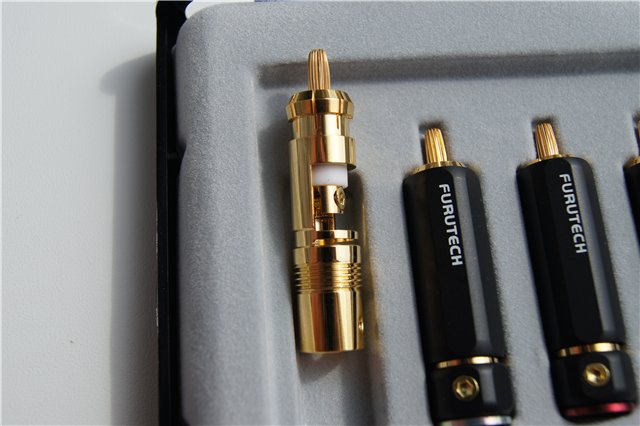

ни на одних из своих фурутеч не паял. Болт. Там - болт.





может новодельные под коаксиал от деда имеют пропил под фиксацию пайкой

у фирмовых брендОвой разделки старых коаксиалов в центр. пине коннектора - небыло. Зажим как цангой

[lukasarts]

а вообще бы я все разъемы заменил BNC,



Вам уже дали 1000% вариант.... лучше и дешевле !
