Сообщений в теме: 41

[Руслан(Казань)]

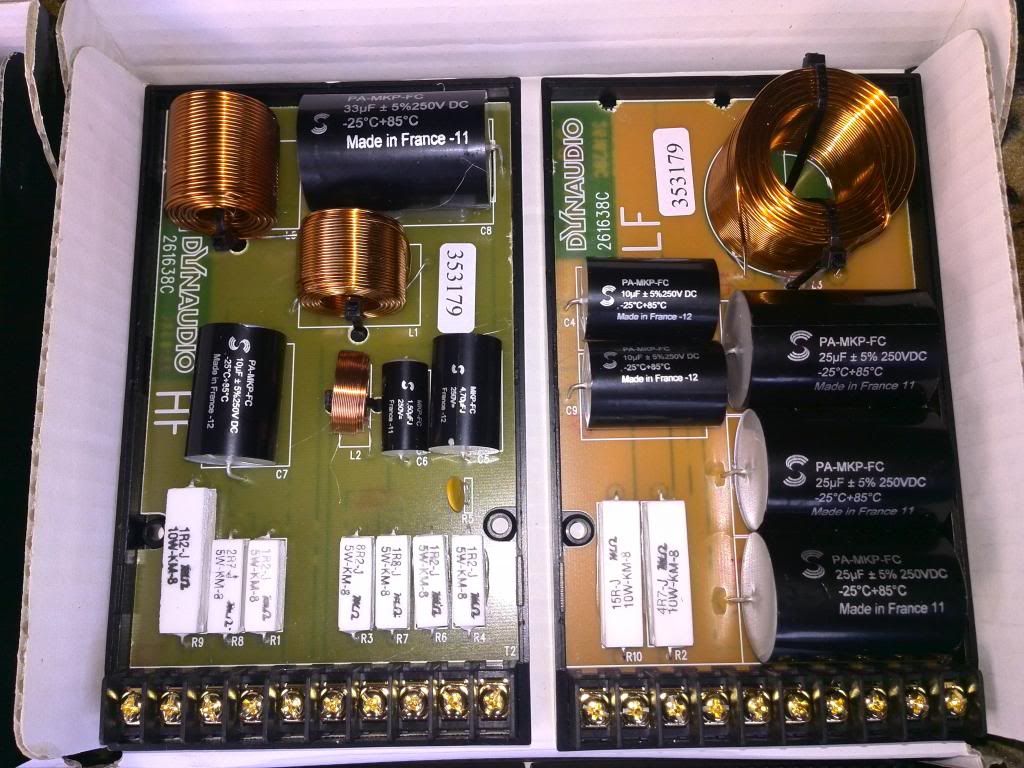

Руслан, привет. Судя по фотке и указанным на ней параметрам:
650й: 2й порядок + Цобель
110й: 2й порядок + цепь коррекции + предохранитель PTC + аттенюатор (обратной стороны не вижу, вдруг L-pad:D)
Судя по домашке, динамики в старших линейках везде Esotar, а играют АС по разному. Видимо в старших версиях все лишние детальки выкидывают?

Понятно.
Вот схема ex2 http://valareaudio.e...sotar2-ex2-650/

[Fantomhazard]

Ищу схемы пассивных кроссоверов акустики Dynaudio Esotar2
Интересуют частоты раздела и их порядки.

Скажите, а зачем вам оригинальная схема. Если можно просто рассчитать 2 порядком нормальный кроссовер на нормальных элементах и изготовить кросс ещё лучшего качества???

[alexkh2008]

Александр здравствуйте. Во "втором" кроссовере динаудио уже применяет вторые порядки в отличии от тех кроссоверов которые были ранее. Несколько цепей корректирующих на вч.

Значит ли это, что динамики стали хуже. Как извесно, если динамики сконструированы для первого (а может и нулевого) порядка, то им нужно только чуть-чуть помочь, чтобы сраслись. Всегда считал, что Динаудио именно с учетом этого разрабатывала динамики, по крайней мере для домашки (старших серий).

У меня 650ые первым порядком с вч тоже не стыкуется пока идеально в отличии от предыдущего мв160 например, там все срасталось на ура, но все как всегда в процессе.
П.с я как раз хотел к вам обращаться в скором времени за подсказками, у вас там " Абхазия " в этом году когда намечается?

Одно из условий стыковки в пассиве (КИХ фильтры) это спады 6 дБ/окт до уровня -(минус) 6дБ, то есть первый порядок и никакой другой. Только в этом случае фаза (результирующая) будет линейной и сигнал не будет искажен. Правда это все в теории. С реальными динами, надо повозиться, тут еще и бафл и комната/салон и (самое главное) выравнивание акустических центров - начала импульсов каждого дина должны совпадать по времени.

" Абхазия " у нас на этот раз будет в сентябре.

[alexkh2008]

В контурах тоже не фотан. интересно, вскрывал ли кто постарше (конфиденс и эвиденс)?

Вот косточки промывают.

О как надо делать

[TVL]

bengala ese woofer es la polla con cebolla…es de los que mas bajan de todos los que he probado….pero es carísimo para mi. Ese woofer en una caja de 5,7 litros llena al 100% de absorbente tiene un Qtc de 0,7 y un fb3 de 79hz, y para un qtc de 0,6 pide 10 litros llena de absorbente, para un fb3 de 67 hz…una pasada…y puedes meterle 70 -80 w reales sin salirte de xmax y sin cortarlos!

Это ссылка уже проходила:
http://www.hidefmobi...-Bass_Test.html

[TVL]

Скажите, а зачем вам оригинальная схема. Если можно просто рассчитать 2 порядком нормальный кроссовер на нормальных элементах и изготовить кросс ещё лучшего качества???

То, на что головы инженерОВ разрабатывали долгое время, Вы предлагаете мне сделать за 15 минут

[TVL]

Понятно.
Вот схема ex2 http://valareaudio.e...sotar2-ex2-650/

Картинки в первом сообщении не открываются только у меня или ... это для всех так.
Вижу только это:

[engine 43]

Комплектуха такая-же дрянь, как и в младшей линейке.

[TVL]

Что с яблоко-планшета картинки все вижу а с ноута с 7- й виндой нет

[alexkh2008]

Что с яблоко-планшета картинки все вижу а с ноута с 7- й виндой нет

Уиндос, система глючная. Чем новее - тем глючнее. Лучшее, что у них было это DOS3.3. С XP картинки еще видны
С любой MacOS они будут видны, т.к. MacOS система нормальная.

[insomniac]

Что с яблоко-планшета картинки все вижу а с ноута с 7- й виндой нет

браузер поменяйте, у меня с трех разных виндоуз компов все ок

[TVL]

Нашел схему кросса Ex3-650 HF секции 430/110
http://s653.photobuc...5416e0.jpg.html

Люди, которые с фэйсбуком дружат, запросите, пожалуйста, его про "неохваченную" им секцию Ex3-650 LF
Вроде, парень адекватный и в теме.

[alexkh2008]

Нашел схему кросса Ex3-650 HF секции 430/110
http://s653.photobuc...5416e0.jpg.html

Как долго не смотрел на сие, но так ничего и не понял воображения не хватает Кто может преобразовать в нормальный вид?
С LF, по моему проще - 2 порядок и цобель.

[TVL]

Как долго не смотрел на сие, но так ничего и не понял воображения не хватает Кто может преобразовать в нормальный вид?
С LF, по моему проще - 2 порядок и цобель.

Завтра постараюсь нарисовать
На Ех2-650 нарисовал - "интересно" организован аттенюатор -3dB/0dB/+3dB (цобель не привязан к дину при переключении аттенюатора из положения -3dB)
Завтра выложу.

[TVL]

Вот как обещал схема


и размещение элементов схемы


хотелось бы привести нумерацию элементов в соответствии с нумерацией изготовителя, но... есть-как-есть

[TVL]

Непонятки с аттенюатором
На мой ум правильнее будет ставить перемычки, т.е. замыкать резисторы R5 и R6 для регулировки чувствительности/отдачи на ВЧ.

[olelukoe]

Непонятки с аттенюатором
На мой ум правильнее будет ставить перемычки, т.е. замыкать резисторы R5 и R6 для регулировки чувствительности/отдачи на ВЧ.

очень часто производители вместо перемычек делают допольнительные контактные группы для подключения проводки
спасибо за схему!

[TVL]

Схема по мотивам карандашного наброска :


по ссылке:
http://s653.photobuc...5416e0.jpg.html

[TVL]

L1 явно не там "прописана".
Похоже "рисовальщик карандашом" того...
Помогите найти фото обратной стороны - со стороны пайки.

[TVL]

Классическая схема бандпасс фильтра на СЧ:


Что-то не стыкуется с "карандашным наброском"
