Сообщений в теме: 1314

[iskander80]

Prof.Nimnul написал(а) 28 Фев 2018 - 13:40:

На выходе канала два контакта, один общий (земля, нулевой потенциал), второй подключен к выходу УМ (ВК которого питается от +/-40 В), соответственно выходное напряжение - это разность между 0 и максимальным выходным, которое не выше напряжения питания. То есть в диапазоне от -40 до +40 В.

Если мостом - то нагрузка не относительно нуля, а между каналами в противофазе, то есть на одном выводе максимум -40, на другом +40, разность до 80 В.

Это пиком (амплитудное), RMS будет - 3 дБ (х0,7)

А разве пуш-пул не сделан для того. чтоб размах увеличить?

Разве при питании +40 - -40 мы не имеем размах в 80 вольт?

вопрос ламерский конечно.

Сообщение отредактировал: iskander80 - 28 February 2018 - 17:41

[Prof.Nimnul]

Эээ, я чего-то затрудняюсь объяснить ещё более нагрядно, чем написал выше. Там прежде всего важно относительно чего мы измеряем.

Если чуть сложнее, то понятия "размах" как такового нет, для синуса есть амплитудное (пиковое), эффективное (действующее) и двойное амплитудное напряжение (пик-то-пик). Последнее можно увидеть на экране осциллографа, визуально при +/- 40 пика на картинке мы увидим обе половины синусоиды, разница между которыми действительно будет 80 В; но только это в разные моменты времени!

И при расчёте чего-либо, например мощности, нам важно именно просто пиковое напряжение, как реально максимально возможное.

Например при переменном 220 В в сети - 220 В это эффективное, пиковое 311 В, а на экране осцила можно увидеть +/-311 (то есть 622 В).

[iskander80]

Prof.Nimnul написал(а) 28 Фев 2018 - 15:04:

Эээ, я чего-то затрудняюсь объяснить ещё более нагрядно, чем написал выше. Там прежде всего важно относительно чего мы измеряем.

Если чуть сложнее, то понятия "размах" как такового нет, для синуса есть амплитудное (пиковое), эффективное (действующее) и двойное амплитудное напряжение (пик-то-пик). Последнее можно увидеть на экране осциллографа, визуально при +/- 40 пика на картинке мы увидим обе половины синусоиды, разница между которыми действительно будет 80 В; но только это в разные моменты времени!

И при расчёте чего-либо, например мощности, нам важно именно просто пиковое напряжение, как реально максимально возможное.

Например при переменном 220 В в сети - 220 В это эффективное, пиковое 311 В, а на экране осцила можно увидеть +/-311 (то есть 622 В).

Спасибо, понял.

Я похоже яхту с бухтой перепутал

[pechatnik]

Не первый раз встречаю словосочетание "промышленные электролиты". Это что такое?

[Alexx69]

pechatnik написал(а) 01 Мар 2018 - 05:53:

Не первый раз встречаю словосочетание "промышленные электролиты". Это что такое?

Это те, на которых не указано "Фор Аудио"... а есть нормальный даташит и они применяются в производстве любой электронной техники, в том числе где надежность имеет первоочередное значение.

[Prof.Nimnul]

Если точнее, то первоочередное там - низкий ценник и небольшие габариты, но не в ущерб надёжности (без завышения заявки до предела), как у большинства китайский брендов. Но хорошего качества звучания с ними тоже никто не гарантирует, они расчитаны совсем не на это.

[turinec]

Такие китайские кондеры красные кто знает? https://krsk.au.ru/10754538/

[iskander80]

turinec написал(а) 01 Мар 2018 - 14:57:

Такие китайские кондеры красные кто знает? https://krsk.au.ru/10754538/

Зачем тебе это овно?

[Aleksey]

turinec написал(а) 01 Мар 2018 - 14:57:

Такие китайские кондеры красные кто знает?

Самый обычный, средний уровень. Если больших требований не предъявлять, то и ничего.

[iskander80]

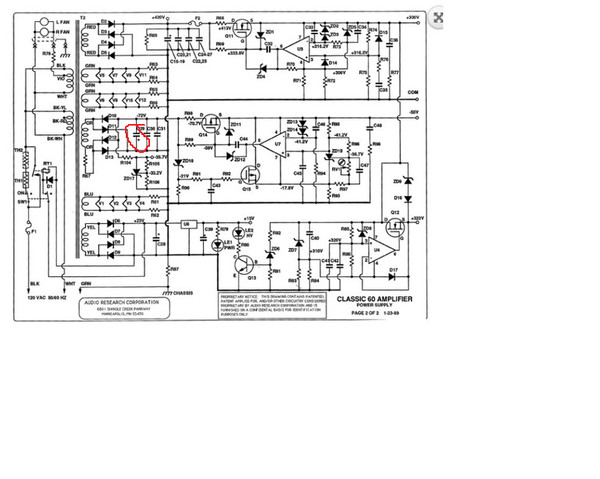

Nichicon SE, кто-нибудь сталкивался?

Аксиальный кондер.

Стоит в моем усилителе 470\100в в питании.

Шунтирован парой пленок 2 мкф.

Есть желание заменить, можно и не аксиальный, но что посоветуете, чтоб точно лучше.



С29 который, на питании -72в.

Сообщение отредактировал: iskander80 - 01 March 2018 - 20:06

[Ден]

Prof.Nimnul написал(а) 01 Мар 2018 - 11:00:

Если точнее, то первоочередное там - низкий ценник и небольшие габариты, но не в ущерб надёжности (без завышения заявки до предела), как у большинства китайский брендов. Но хорошего качества звучания с ними тоже никто не гарантирует, они расчитаны совсем не на это.

Где, говоришь, дешевая рифа(kemet) продаётся? :-)

Хорошее изделие по определению не может быть дешевым.

[turinec]

iskander80 написал(а) 01 Мар 2018 - 16:47:

Зачем тебе это овно?

Что отзывы попадались, про овно ни кто так про них, учитывая их цену. Хочу попробовать для кругозора с малыми потерями нервишек в кошельке. Что уже не плохо.

[iskander80]

turinec написал(а) 01 Мар 2018 - 17:06:

Что отзывы попадались, про овно ни кто так про них, учитывая их цену. Хочу попробовать для кругозора с малыми потерями нервишек в кошельке. Что уже не плохо.

Поставь норм лит, и голову не крути

[iskander80]

iskander80 написал(а) 01 Мар 2018 - 16:57:

Nichicon SE, кто-нибудь сталкивался?

Аксиальный кондер.

Стоит в моем усилителе 470\100в в питании.

Шунтирован парой пленок 2 мкф.

Есть желание заменить, можно и не аксиальный, но что посоветуете, чтоб точно лучше.



С29 который, на питании -72в.

Два-три в параллель вот таких?

http://www.partsconn...oduct31093.html

[Ден]

iskander80 написал(а) 01 Мар 2018 - 16:57:

Nichicon SE, кто-нибудь сталкивался?

Аксиальный кондер.

Стоит в моем усилителе 470\100в в питании.

Шунтирован парой пленок 2 мкф.

Есть желание заменить, можно и не аксиальный, но что посоветуете, чтоб точно лучше.



С29 который, на питании -72в.



Если конденсатор рабочий, то оставь его в покое. В звуке от него мало толку, см. следующую цепочку.

[turinec]

iskander80 написал(а) 01 Мар 2018 - 17:08:

Поставь норм лит, и голову не крути

По виду определять нормальность кондера меня не устраивает. Буду слушать. Мы тут к Китаю ближе и воздух другой чем там у вас за Уралом

[iskander80]

Ден написал(а) 01 Мар 2018 - 17:13:

Если конденсатор рабочий, то оставь его в покое. В звуке от него мало толку, см. следующую цепочку.

Имеешь в виду, что после идет стаб?

[Ден]

iskander80 написал(а) 01 Мар 2018 - 17:14:

Имеешь в виду, что после идет стаб?

Именно.

[iskander80]

Ден написал(а) 01 Мар 2018 - 17:15:

Именно.

Блин, ну смотрю две пленки виситт на нем, подумал ,  наверно ответственное место.

В этой цепи на выходе есть пленка 2мкф еще(справа после стаба) , но почему она через резюк 1 ом на землю висит как цобель?

Сообщение отредактировал: iskander80 - 01 March 2018 - 20:19

[turinec]

iskander80 написал(а) 01 Мар 2018 - 17:11:

Два-три в параллель вот таких?

http://www.partsconn...oduct31093.html

такие заказал. Только поменьше мкф. Но этот партс уже неделю вручную мой заказ обрабатывает всё ни как не могу оплатить. ну очень долгая контора!
