Сообщений в теме: 1314

[iskander80]

Шунтирование вопрос не однозначный, иногда с ним лучше, иногда нет... так как шунтирующий кондер может как погасить, так и усилить "звон" диодов в момент перехода... Есть достаточно беспроигрышный вариант, это последовательно шунту повесить резистор 2-3 ома, желательно SMD... Ну и слущать разумеется... так как мерить здесь не принято

Вот то, о чем ты говоришь.

2мкф и 1 ом по моему



[Halin]

Поясни. Как осторожно и как лучше сделать?

datik  имел в виду, что надо в начале правильно выбрать тип, напряжение и номинал конденсатора.

К примеру, выбираем мы WIMA MKP4, напряжение питания 40 вольт, преобразователь работает на 50 кГц... вспоминаем. что у полипропилена при нагревании емкость уменьшается. Берем конденсатор на 630 вольт и смотрим графики допустимого напряжения переменного тока по отношению к  частоте, и видим, что в нашем примере мы можем применить конденсатор 630 вольт максимальной емкостью только  0,22-0,47 мкФ.

Сообщение отредактировал: Halin - 27 April 2018 - 15:59

[Serg77]

А ты посчитал??? Я это в первую очередь сделал. Алексей, купи очки, с возрастом со зрением проблемы возникают.

ЗЫ- да и где четыре витка в первичке транса в АЗ встречаются??? Минимум пять, в большинстве случаев- шесть витков. Как раз обсуждаемый случай.

вы вот Алексею советуете очки и орбит, хотя пишете полную ерунду.

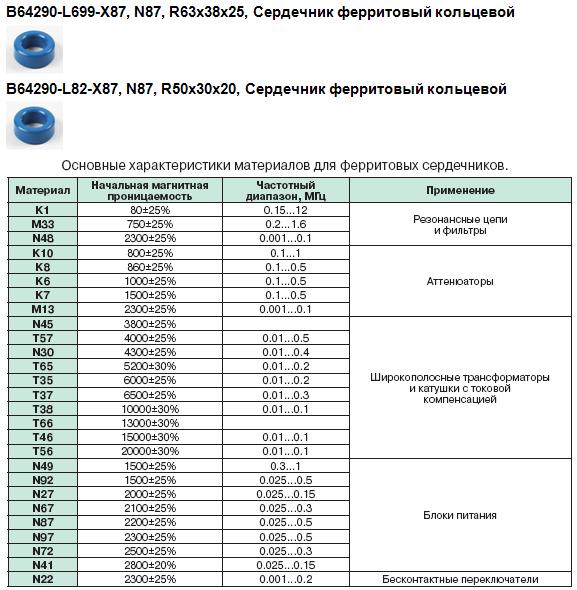

то что кольцо желтое не значит что это -26 (микрометалс). у этого материала начальная проницаемость 75, а для транса обычно идет около 2000 (типа того же n27 или n87  от эпкоса). при маленькой проницаемости количество витков увеличивается а не уменьшается. при мю=75 сделать этот транс в первом приближении вообще не возможно.

[Ден]

вы вот Алексею советуете очки и орбит, хотя пишете полную ерунду.

то что кольцо желтое не значит что это -26 (микрометалс). у этого материала начальная проницаемость 75, а для транса обычно идет около 2000 (типа того же n27 или n87  от эпкоса). при маленькой проницаемости количество витков увеличивается а не уменьшается. при мю=75 сделать этот транс в первом приближении вообще не возможно.

Пятница?

Или очки?

Для 26 материала. По пунктам.

Увеличиваем число витков. Снижаем частоту. Габаритная мощность тоже идёт под откос. В итоге- транс работает. Худо и бедно, но трансформаторит....бедно и худо.

Сообщение отредактировал: Ден - 27 April 2018 - 20:59

[Serg77]

Пятница?

Или очки?

Для 26 материала. По пунктам.

Увеличиваем число витков. Снижаем частоту. Габаритная мощность тоже идёт под откос. В итоге- транс работает. Худо и бедно, но трансформаторит....бедно и худо.

то есть витков все таки должно быть больше? но продолжаете утверждать что там кольцо -26? посчитайте на досуге такой транс, тогда и очки и орбит вам пригодятся

[Ден]

то есть витков все таки должно быть больше? но продолжаете утверждать что там кольцо -26? посчитайте на досуге такой транс, тогда и очки и орбит вам пригодятся

Похоже, у вас пятница.

Шесть витков первичной обмотки ни на что не намекает?

 А цветовая маркировка?  Эти стандарты в мировой практике применяются.

 Смотрим цвет кольца. Смотрим его проницаемость. Смотрим применение.











После всего задаемся вопросом- а что за хрень в этом усилителе стоит????

Сообщение отредактировал: Ден - 27 April 2018 - 22:32

[Serg77]

Похоже, у вас пятница.

Шесть витков первичной обмотки ни на что не намекает?

 А цветовая маркировка?  Эти стандарты в мировой практике применяются.

 Смотрим цвет кольца. Смотрим его проницаемость. Смотрим применение.





После всего задаемся вопросом- а что за хрень в этом усилителе стоит????

еще раз повторяю, прежде чем хамить и впоследствии не выглядеть бледно, стоит убедиться в своей правоте, в данном случае прикинув хотя бы кол-во витков, которое даже близко не будет к 4-6 для -26

если что, цветовая маркировка не у всех производителей одинакова, и не носит обязательного характера для других

[Ден]

еще раз повторяю, прежде чем хамить и впоследствии не выглядеть бледно, стоит убедиться в своей правоте, в данном случае прикинув хотя бы кол-во витков, которое даже близко не будет к 4-6 для -26

если что, цветовая маркировка не у всех производителей одинакова, и не носит обязательного характера для других

Стандарты цветовой маркировки радиокомпонентов отменили? Ссылочку, пожалуйста.

 ЗЫ- прежде чем впрягаться за других- оденьте очки. Это зачастую помогает.

 Цветовая маркировка предназначена для идентификации изделия. Дальтоникам это не помогает.



Итак, какая марка феррита???

Сообщение отредактировал: Ден - 27 April 2018 - 23:24

[Aleksey]

но продолжаете утверждать

Не обращай внимания - это принцип такой.

Просто забей.

[Serg77]

для любителя поболтать ерундой я все таки отвечу:







выше пример среднестатистического транса для ИП +-30в, 250вт нагрузки, 35кгц на плечо, сердечник с мю=2000

для заданной частоты, входного напряжения и тока индуктивность (L) первички видим 47.7мкГн, 4 витка на плечо

для -26 материала кольца начальная проницаемость как я уже писал - 75, т.е.

значит  A_L = m₀ * m_i * S_e / L_e =75*0.001257*136/114.7=0.11мкГн , а для кольца с мю=2000 это будет ~2,93мкГн

из формулы  N = (L / A_L)^1/2= (47,7 / 0,11)^1/2 = 21, получаем что для неизменной индуктивности первички число витков нужно увеличить с 4 до 21.значит и вторичку нужно 58 витков, и все это еще и в двойном количестве





 Снижаем частоту. .

да ну? а по L=U*t / I получается что длину импульса надо уменьшать, значит повышать частоту



p.s. кстати, и не забудьте прислать мне ссылку на всемирный стандарт по маркировке колец, ибо я не могу прислать ссылку на отмену того чего не было

p.s.s. и перестаньте тут  втюхивать свои очки, для этого коммерческие разделы есть

Сообщение отредактировал: Serg77 - 28 April 2018 - 02:50

[turinec]

Заказал себе во вторичку 63/1000мкф вишай. Уж больно они мне в разделе понравились. И как datik посоветовал Ничикон КА.

[Aleksey]

из формулы.....



Те кольца, про которые он говорит, используются для разных дросселей, а не для трансов.

И любой производитель массового продукта, такого как автоусилители, не будет(ему и в голову это не придет) на них делать трансы.

Хотя Ден, наверняка смог бы, он ведь знает!

 Аргументировать тут бесполезно.

[Сергей28]

Что за жёлтые кодеры не знаю, были такие же в d60II. Задавал тут такой же во, никто не ответил. Поменяли на ничикон Файн голд. Долго грелись, но сейчас звук очень комфортный. Вначале песочил дико.

[Ден]



p.s.s. и перестаньте тут  втюхивать свои очки, для этого коммерческие разделы есть

А почему обсуждается именно пуш-пул?

Вот он, вред интернета... Совсем разучились люди собирать и анализировать информацию....Кинул дядя Вова программу в народ, и понеслось.....

Если одеть очки, и посмотреть внимательно, то сердечники из распыленного железа превосходно подходят для иных схем преобразователей.

ЗЫ- ребятам из Metglas только не пиши об этом

Сообщение отредактировал: Ден - 28 April 2018 - 12:49

[kolos]

На форумах не однократно читал что при питание транзюков уся имеет смысл ставить возле транзюка банку большого размера а потом шунтировать электролитом но малого но более качественного. Вопрос, это из области эзотерики или кто то пробовал такое?

[turinec]

Что за жёлтые кодеры не знаю, были такие же в d60II. Задавал тут такой же во, никто не ответил. Поменяли на ничикон Файн голд. Долго грелись, но сейчас звук очень комфортный. Вначале песочил дико.



У меня в другом саундстриме тоже стоят файн голды. Буду от них избавляться. У меня так же с прогревом, а всё равно песочек остался. Тем более усь трудится на ВЧ.

[Сергей28]

У меня в другом саундстриме тоже стоят файн голды. Буду от них избавляться. У меня так же с прогревом, а всё равно песочек остался. Тем более усь трудится на ВЧ.

Какие в приоритете, если не секрет?

[Serg77]

А почему обсуждается именно пуш-пул?

Вот он, вред интернета... Совсем разучились люди собирать и анализировать информацию....Кинул дядя Вова программу в народ, и понеслось.....

Если одеть очки, и посмотреть внимательно, то сердечники из распыленного железа превосходно подходят для иных схем преобразователей.

ЗЫ- ребятам из Metglas только не пиши об этом

ссылку на любую "иную" схему преобразователя где бы подходил -26, или еще раз болтушка?

[turinec]

Какие в приоритете, если не секрет?

 Если питание по всему пути хорошо вычищено на пятерочку, то Эльну фор аудио можно на выход ставить. Прочищенное горло по питанию и темноватые Эльна фор аудио - дают хороший результат.



Если питание на троечку или четверочку то на выходе Ничикон KG и особенно KG Series Super Through отлично.



Ну а самые, кто хорошо ест грязь в любом месте уся  и оставляет музыку это Вишаи такие https://www.elitan.r...ce/item10014588  Но их больших номиналов дорого, поэтому их отлично везде добавлять по чу чуть. После таких Вишай эльна фор аудио на выходе тоже нормально будет.



Ну а самое то, это солянка 50/50 по номиналу этих Вишай с Кайсеями https://www.hificoll...-61_68_462.html. Надо 100 мкф, делал 50 того и другого. Очень хорошая песня получается!

[Ден]

ссылку на любую "иную" схему преобразователя где бы подходил -26, или еще раз болтушка?

Вам нужно- вы и ищите. У меня другие заботы и интересы- семья, занятия с детьми, дача и остальное.

ЗЫ- читайте аннотацию к программе, которую дядя Вова написал. И которой Вы так опрометчиво воспользовались.

ЗЫ ЗЫ- я зря упомянул одну известную фирму по магнитным материалам? Опять издержки от ЕГЭ, где не учат анализировать?

Сообщение отредактировал: Ден - 28 April 2018 - 20:49
