Кроссовер -детали.
#361 OFFLINE
Отправлено 26 November 2020 - 18:24
Если не сложно, засунь теперь внутрь фильтра резистор.
"Существует две возможности: либо мы одиноки во вселенной, либо нет. Обе одинаково ужасны."
Артур Кларк
#362 OFFLINE
Отправлено 26 November 2020 - 18:35
Несложно. Только зачем? Ясно что изменится импеданс нагрузки, а это повлечет изменение добротности фильтра: изгиб на срезе передаточной будет другим, ну и как следствие изменятся все остальные характеристики.Значит я ошибся.
Если не сложно, засунь теперь внутрь фильтра резистор.
#363 OFFLINE
#364 OFFLINE
Отправлено 26 November 2020 - 19:09
Спасибо за труд! Видимо можно и внизу поставить резистор? Просто штатно там удобнее.
Конечно можно, только появятся две "лишние" пайки и кусок проволоки))
#365 OFFLINE
Отправлено 26 November 2020 - 20:16
(заполни пропущенные символы в меру своей испорченности)
#366 OFFLINE
Отправлено 27 November 2020 - 08:44
Не забывайте ещё, что каждый элемент фильтра обладает реактивностью - Симуляторы это не учитывают.
***Эта реактивность отражается на импедансной кривой, а за ней нужно "следить" пи проектировании. Или что-то другое имелось ввиду?
#367 OFFLINE
Отправлено 27 November 2020 - 09:24
***Эта реактивность отражается на импедансной кривой, а за ней нужно "следить" пи проектировании. Или что-то другое имелось ввиду?
При измерениях возможно и отражается (если погрешность измерений позволяет увидеть). В симуляторы тоже можно загнать, представив, например, резистор в виде сопротивления с емкостью и индуктивностью, но не удобно же в работе)
(заполни пропущенные символы в меру своей испорченности)
#368 OFFLINE
Отправлено 27 November 2020 - 09:31
При измерениях возможно и отражается (если погрешность измерений позволяет увидеть). В симуляторы тоже можно загнать, представив, например, резистор в виде сопротивления с емкостью и индуктивностью, но не удобно же в работе)
***Ни хера не понял! Заново... ты сказал что реактивность симулятор не учитывает. А я говорю что учитывает! Загружая данные импеданса, а потом вставляя данные (элементы) фильтра, симулятор рассчитывает всю цепь и изменяет данные об импедансной кривой и фазового угла. Вот тебе у учет реактивности. Что я не так говорю?
#369 OFFLINE
Отправлено 27 November 2020 - 09:43
Нафига мерять импеданс со всеми элементами фильтра, а потом подставлять его в проект, где будут эти же элементы в схеме кросса его еще раз менять, но уже без учета реактивностей компонент? Или я чего-то не догоняю?
(заполни пропущенные символы в меру своей испорченности)
#370 OFFLINE
Отправлено 27 November 2020 - 10:01
Нафига мерять импеданс со всеми элементами фильтра, а потом подставлять его в проект, где будут эти же элементы в схеме кросса его еще раз менять, но уже без учета реактивностей компонент? Или я чего-то не догоняю?
***Гы! Так я и не говорил, что нужно измерять с элементами фильтра! Его измеряют в "чистом" виде. А при проектировании фильтра, симулятор сам, учитывая реактивную составляющую, изменяет кривую импеданса.
Мы с тобой о разном что ли? Еще раз... симулятор РАССЧИТЫВАЕТ реактивную составляющую элементов фильтра и мы это видим в изменении импеданса.
#371 OFFLINE
Отправлено 27 November 2020 - 10:16
Речь о том, что симулятор учитывает сопротивление резистора как чисто активное, хотя почти любой резистор имеет еще и емкость и индуктивность.***Гы! Так я и не говорил, что нужно измерять с элементами фильтра! Его измеряют в "чистом" виде. А при проектировании фильтра, симулятор сам, учитывая реактивную составляющую, изменяет кривую импеданса.
Мы с тобой о разном что ли? Еще раз... симулятор РАССЧИТЫВАЕТ реактивную составляющую элементов фильтра и мы это видим в изменении импеданса.
На мой ух эти неточности не слышны. Стмулятор много чего еще не учитывает и по более слышимое, особенно в авто.
#372 OFFLINE
Отправлено 27 November 2020 - 10:18
Речь о том, что симулятор учитывает сопротивление резистора как чисто активное, хотя почти любой резистор имеет еще и емкость и индуктивность.
На мой ух эти неточности не слышны. Стмулятор много чего еще не учитывает и по более слышимое, особенно в авто.
Измерял импеданс резистора.
Лишь небольшой завал импеданса на правом краю 15-20 кгц в пределах 1%
Резистор обычный пленочный.
Сообщение отредактировал: iskander80 - 27 November 2020 - 10:18
"Существует две возможности: либо мы одиноки во вселенной, либо нет. Обе одинаково ужасны."
Артур Кларк
#373 OFFLINE
Отправлено 27 November 2020 - 10:21
Речь о том, что симулятор учитывает сопротивление резистора как чисто активное, хотя почти любой резистор имеет еще и емкость и индуктивность.
На мой ух эти неточности не слышны. Стмулятор много чего еще не учитывает и по более слышимое, особенно в авто.
***Ну это уже даже не блохи! Любой кто измерял резистор в широком диапазоне частот, тот видел две ровных прямых (если измериловка НОРМАЛЬНАЯ). Одна - его постоянное сопротивления во всем диапазоне частот, другая фазовый угол... и он всегда в полном нуле. Поэтому говорить о том что мы НЕ учитываем емкость и индуктивность резистора - это как бы по мягче сказать...
И что же симулятор может не учитывать еще? Мне удавалось СИМУЛИРОВАТЬ кроссы, а потом воплощать их в реальность. И расчетные данные с измеренными СХОДИЛИСЬ на 99%. Так что тут уж могу поспорить о лояльности симуляторов.
Сообщение отредактировал: Lex_audio - 27 November 2020 - 10:27
#374 OFFLINE
Отправлено 27 November 2020 - 10:34
Я подбирал резисторы пропуская через них различные высокочастотные сигналы и наблюдал искажения через осциллографИзмерял импеданс резистора.
Лишь небольшой завал импеданса на правом краю 15-20 кгц в пределах 1%
Резистор обычный пленочный.
#375 OFFLINE
Отправлено 27 November 2020 - 10:40
Я подбирал резисторы пропуская через них различные высокочастотные сигналы и наблюдал искажения через осциллограф
***Ладно! Удаляюсь. Я до такого не доходил! Говорю ж это даже не блохи.
#376 OFFLINE
Отправлено 27 November 2020 - 10:44
Мы с тобой о разном что ли? Еще раз... симулятор РАССЧИТЫВАЕТ реактивную составляющую элементов фильтра и мы это видим в изменении импеданса.
Я про реактивности резисторов, конденсаторов и катушек. Их в симулятор не вогнать.
(заполни пропущенные символы в меру своей испорченности)
#377 OFFLINE
Отправлено 27 November 2020 - 10:50
Я про реактивности резисторов, конденсаторов и катушек. Их в симулятор не вогнать.
***Ну давай забудем про резисторы. А почему не вогнать? А зачем? Если есть данные о емкости и индуктивности. Симулятор сам эту реактивность посчитает. Мне кажется ты немного ошибаешься.
#378 OFFLINE
Отправлено 27 November 2020 - 10:52
Я подбирал резисторы пропуская через них различные высокочастотные сигналы и наблюдал искажения через осциллограф
Какие выбрал?
Какие проверял?
Есть результаты систематизированные?
"Существует две возможности: либо мы одиноки во вселенной, либо нет. Обе одинаково ужасны."
Артур Кларк
#379 OFFLINE
Отправлено 27 November 2020 - 11:09
С каких это он ее посчитает, если не знает?Симулятор сам эту реактивность посчитает. Мне кажется ты немного ошибаешься.
Олег, у каждого разного резистора разные паразитные ёмкость и индуктивность, иначе бы этого не было слышно.
И кстати уже нашлись люди, которые это систематизировали, описали и разложили по полочкам. Измерения даже в том, какие гармоники "влезают" от определенного типа резистора/конденсатора. Но документ на компе в гараже, а комп не включается (надо разбирать и смотреть причины).
(заполни пропущенные символы в меру своей испорченности)
#380 OFFLINE
Отправлено 27 November 2020 - 11:30
расскажите-кто что знает

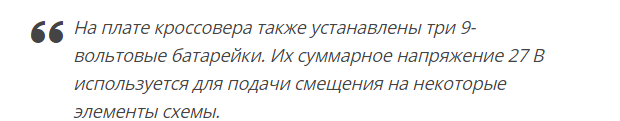

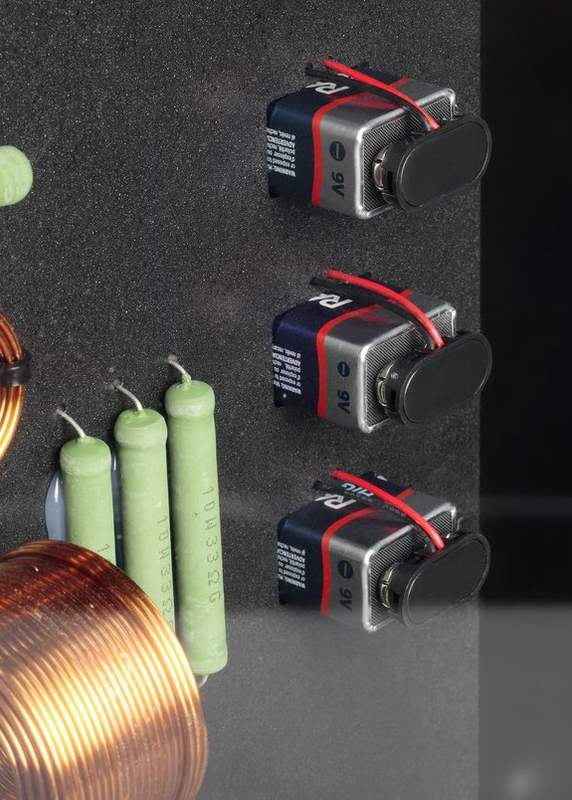

Типа, конденсатор загнали в класс А. Очень здравое решение. Чтобы знак заряда обкладок не менялся, а только модуль. Всем засидевшимся в пассиве - рекомендую попробовать батарейку, эксперимент - копеечный.
