Сообщений в теме: 2865

[Luci Ferrum]

c 18-й минуты

Интересный софт, заинтересовало!

[Dmitriy_nn]

А вы не задавались вопросом, почему свип тон горизонтален, розовый шум с наклоном, а измеряет он их одинаково?

Это зависти от типа измерений. В режиме Spectrum на розовом шуме спад 3дБ/окт на белом - горизонт, на свипе - тоже спад. В Режиме RTA 1/3, на розовом и свипе -  ровно, на белом - подъем 3дБ/окт. Это зависит какой тип фильтра анализатор использует в данном измерении, частотно зависимый или нет.

зы Как тут картинку прикрепить?

Сообщение отредактировал: Dmitriy_nn - 22 August 2018 - 15:00

[Black Angel]

Это зависти от типа измерений. В режиме Spectrum на розовом шуме спад 3дБ/окт на белом - горизонт, на линейном свипе - тоже спад. В Режиме RTA 1/3, на розовом и свипе - ровно, на белом - подъем 3дБ/окт. Это зависит какой тип фильтра анализатор использует в данном измерении, частотно зависимый или нет.
зы Как тут картинку прикрепить?

Именно это я пытаюсь объяснить на протяжении уже более...мцати страниц))))))))

[Dizzjk]

Так свип как правило можно запустить не только linear, как на вашей картинке, но и logarithmic.
Под розовый шум идёт последний

Вот только замеры по этому свиптону делаю, а не логорефимческому, мож прога сама пересчитывает, я хз

[vaty]

Такое ощущение,что ты очень настойчиво путаешь понятия. FFT это не функция и не трабл какой то,и это не переключается в настройках Саш. Это алгоритм работы прибора по вычислению,обработке и выводу инфы...всё...
Всё,на этом ставлю точку,и больше к данному вопросу не возвращаюсь.





Dmitriy_nn написал(а) 22 Авг 2018 - 14:10:

Это зависти от типа измерений. В режиме Spectrum на розовом шуме спад 3дБ/окт на белом - горизонт, на линейном свипе - тоже спад. В Режиме RTA 1/3, на розовом и свипе - ровно, на белом - подъем 3дБ/окт. Это зависит какой тип фильтра анализатор использует в данном измерении, частотно зависимый или нет.
зы Как тут картинку прикрепить?



Именно это я пытаюсь объяснить на протяжении уже более...мцати страниц))))))))

Я конечно видел виртуозное переобувании в воздухе, но такого.........

Мы о чем спорили то?    Можешь сформулировать?

При чем был FFT? При чем розовый шум, на котором я меряю и в котором я должен разобраться. Для чего были все твои посты в этой теме, с абсолютно противоположенным смыслом того, что ты пытаешься доказать более  ....более...мцати страниц?

[vaty]

.дубль.

Сообщение отредактировал: vaty - 22 August 2018 - 15:07

[Dmitriy_nn]

Интересный софт, заинтересовало!

Но смотри, он (ведущий) не совсем правильно делает. В комментах есть уточнение - дом  надо с фундамента начинать.

Сообщение отредактировал: Dmitriy_nn - 22 August 2018 - 15:23

[DядяВова]

***я вот читаю про фазу... и не пойму то ли я совсем дурак то ли... покажите мне пожалуйста два графика фазы двух соседних полос для сведения. Я хоть гляну что вы там сводите!

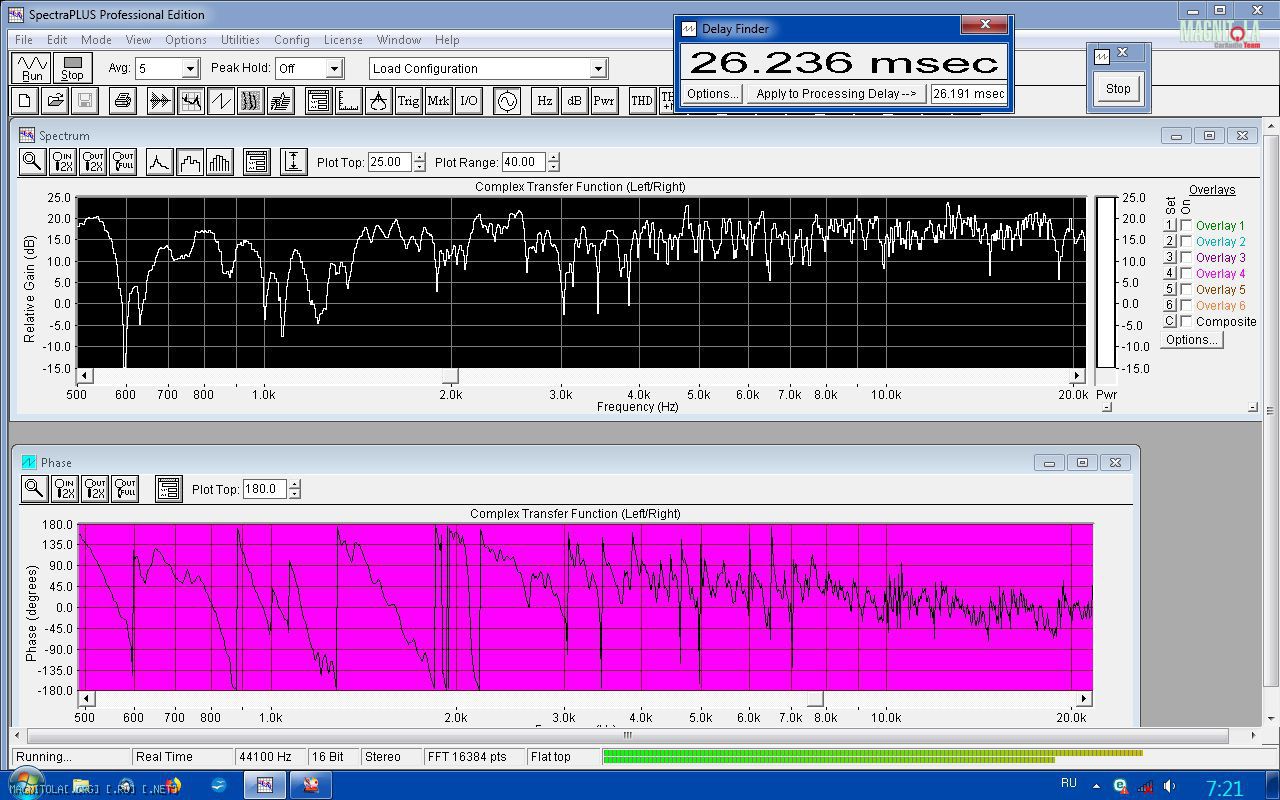

Например стык сч/вч:

http://magnitola.org...ture1221658.jpg

Сообщение отредактировал: DядяВова - 22 August 2018 - 17:10

[Dmitriy_nn]

Например стык сч/вч:

http://magnitola.org...ture1221658.jpg

хоть бы указал где )

[Luci Ferrum]

Но смотри, он (ведущий) не совсем правильно делает. В комментах есть уточнение - дом надо с фундамента начинать.

Меня именно софт заинтересовал - по сути я делаю фазовые стыки на слух, предварительно проектируя в симуляторе.

[Dmitriy_nn]

Меня именно софт заинтересовал - по сути я делаю фазовые стыки на слух, предварительно проектируя в симуляторе.а

а я тоже на слух, но потом.

[Lex_audio]

Например стык сч/вч:

http://magnitola.org...ture1221658.jpg

***Ептель и где ж там стыковать по фазе?

[Lex_audio]

Например стык сч/вч:

http://magnitola.org...ture1221658.jpg

***Ептель и где ж там стыковать по фазе?

[Lex_audio]

А вы не задавались вопросом, почему свип тон горизонтален, розовый шум с наклоном, а измеряет он их одинаково?

***Не задавался по причине не надобности. Тем более в каждой нормальной программе есть режимы Представления полученной информации линейный например или логарифмический. Это алгоритмы математических вычислений и какие формулы заложены мне Пока фиолетово. Это как, к примеру, какое то время назад для меня было целым откровением узнать что по одному импульсному отклику программа может рассчитать ВСЮ ачх системы. Удивительно но это работает.

[DядяВова]

***Ептель и где ж там стыковать по фазе?

Так фишка вся в том чтоб в районе стыка (в зоне совместного излучения) общее НАПРАВЛЕНИЕ фазы (без учета перелтраженки) не менялось

Пыс. Точных цифирей не помню но здесь стык в районе 6 кГц

[Dmitriy_nn]

Так фишка вся в том чтоб в районе стыка (в зоне совместного излучения) общее НАПРАВЛЕНИЕ фазы (без учета перелтраженки) не менялось

Пыс. Точных цифирей не помню но здесь стык в районе 6 кГц

https://ibb.co/btWuyK здесь?

Сообщение отредактировал: Dmitriy_nn - 23 August 2018 - 07:00

[DядяВова]

https://ibb.co/btWuyK здесь?

Неа

Сч до 4 или 5 кГц 6 дб/окт Вч от 8/12 дб

А в кружочке - переотраженка (она есть и при одних Вч)



Пыс. да и какая разница - если при прослушке приходится отклоняться от найденных микрофоном задержек (немного но приходится)

Сообщение отредактировал: DядяВова - 23 August 2018 - 08:42

[Lex_audio]

Так фишка вся в том чтоб в районе стыка (в зоне совместного излучения) общее НАПРАВЛЕНИЕ фазы (без учета перелтраженки) не менялось

Пыс. Точных цифирей не помню но здесь стык в районе 6 кГц

***Не знаю о каком направлении вы говорите, но я вижу там «пилу». Надеюсь вы представляете себе как выглядет фазовая «стыковка» в домашних АС? Если не так, то это все « фантазии Глазунова», ещё в начале темы об этом говорил!

[Lex_audio]

https://ibb.co/btWuyK здесь?

***Если ничего не говорить об этих графиках, то гадать долго будете!

[Dmitriy_nn]

***Если ничего не говорить об этих графиках, то гадать долго будете!

по этому я пользуюсь смаарт
