Сообщений в теме: 80

[iskander80]

..... результат?
как оно технически,кроме визуального?

Тонкие провода - временные ,

[SergioClean]

Еще не запускал.
Процесс идет

Посмотрел фото, качество пайки растет на глазах...)))
А помню когда-то РА твои, напичканные электролитами, которые ты на колене паял...

[iskander80]

Посмотрел фото, качество пайки растет на глазах...)))
А помню когда-то РА твои, напичканные электролитами, которые ты на колене паял...

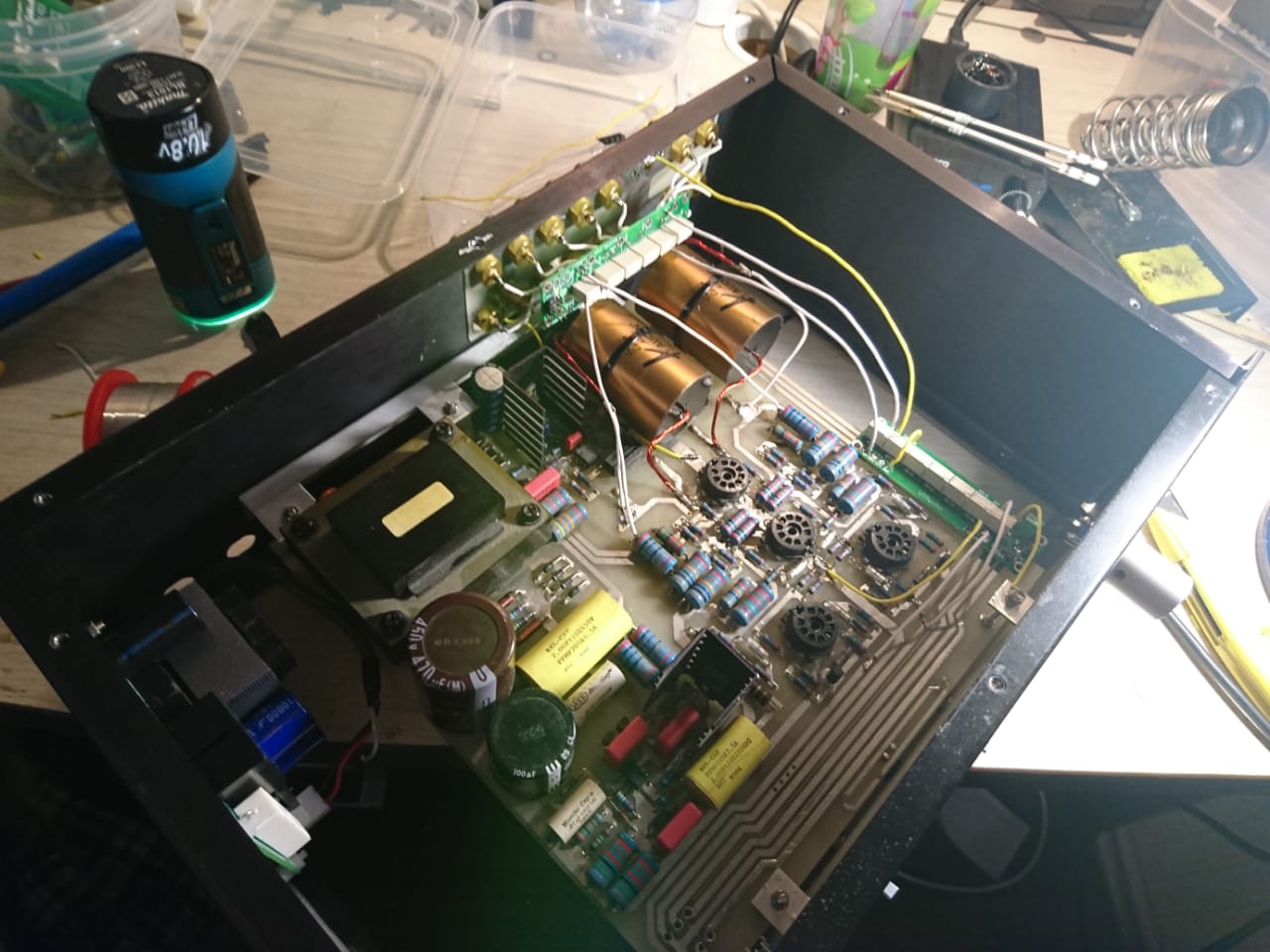

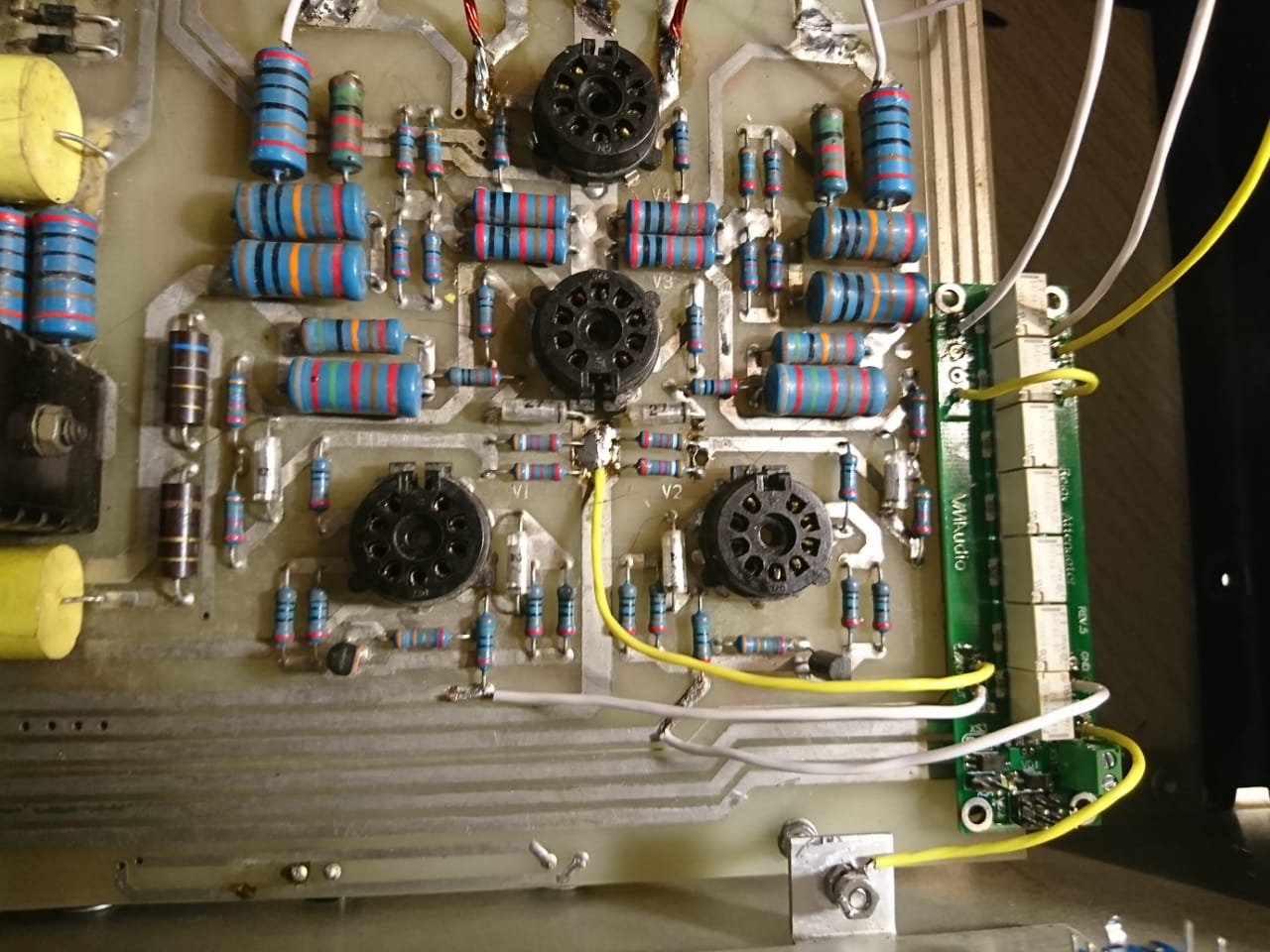

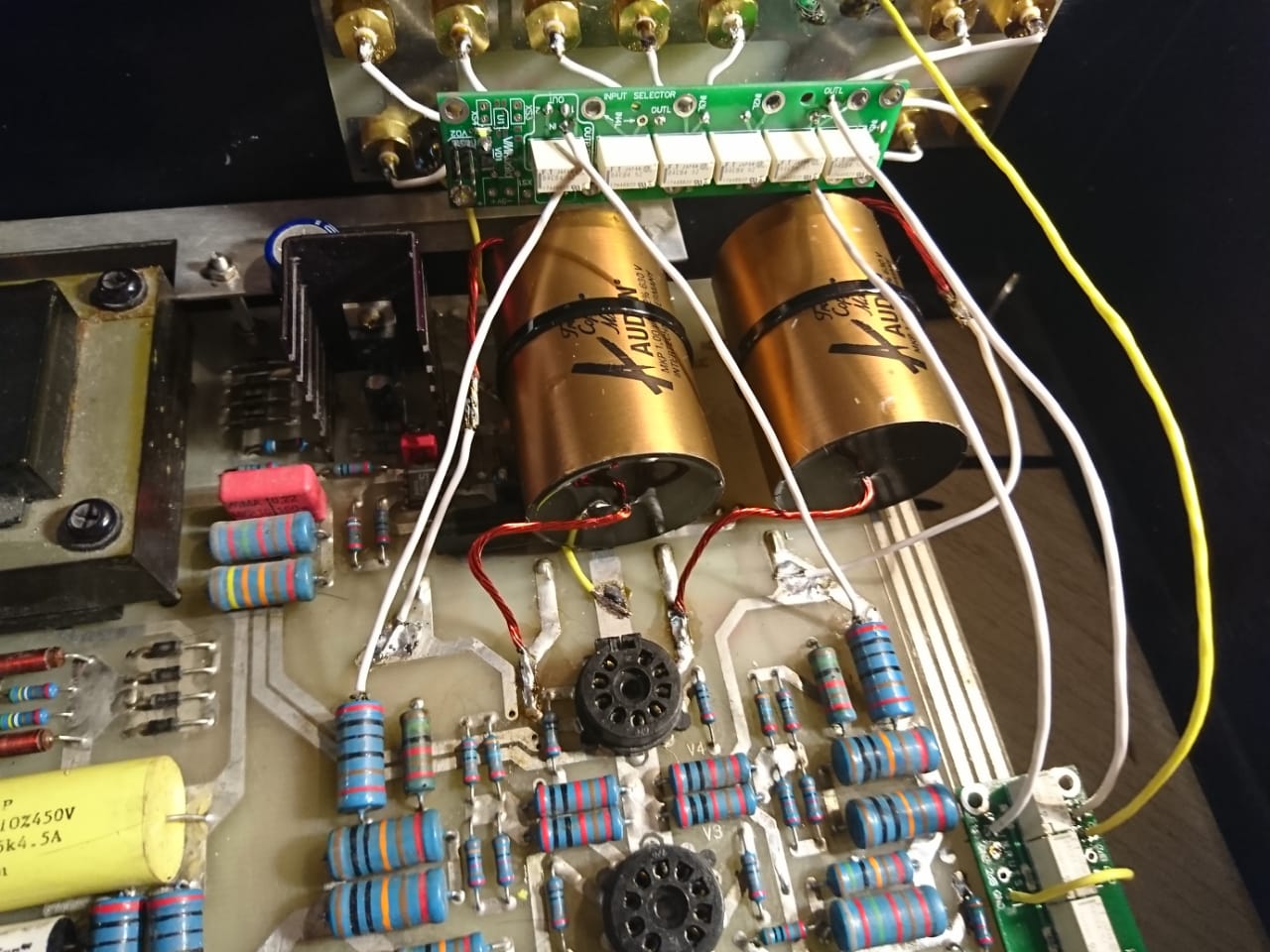

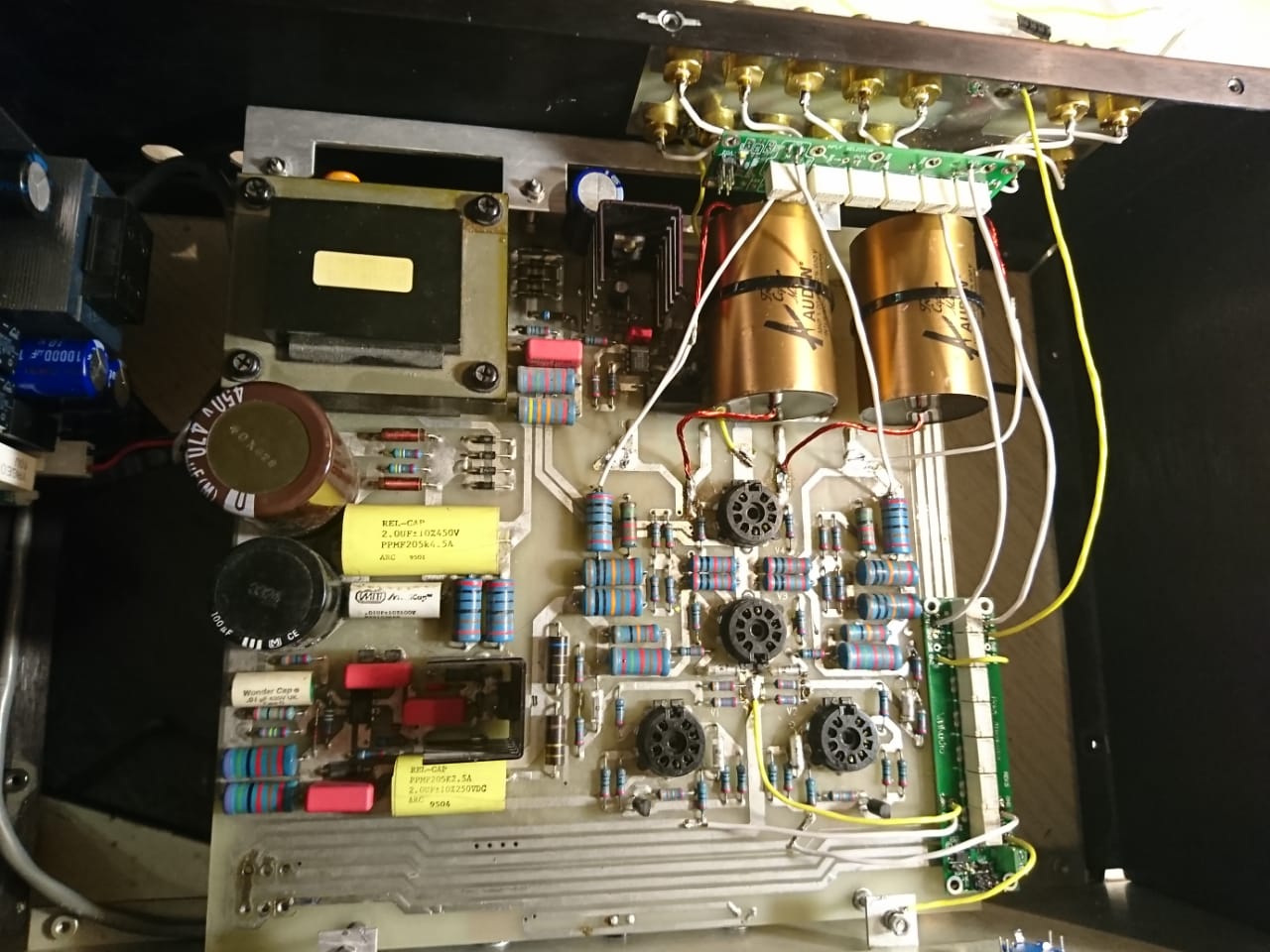

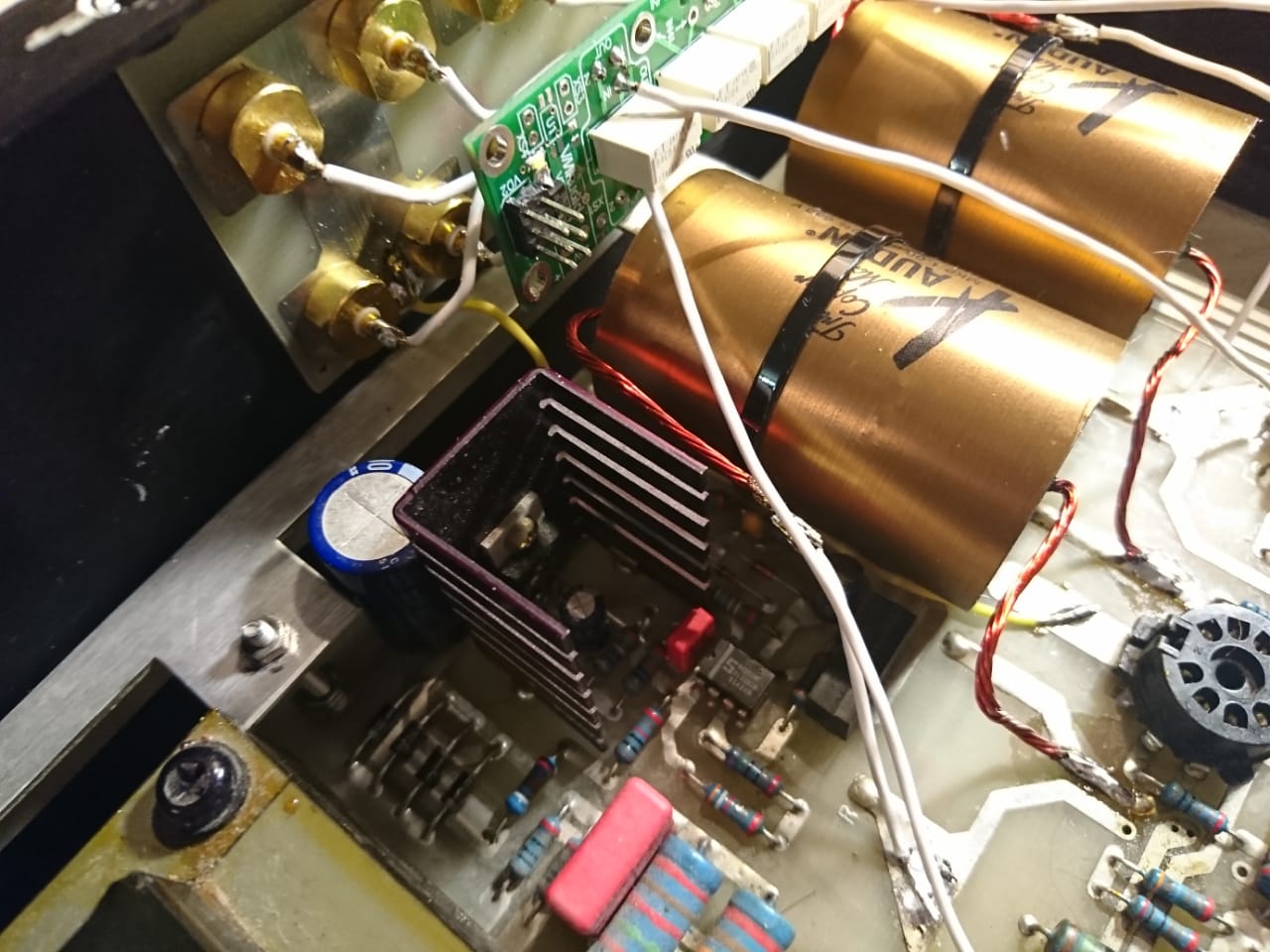

Вот тут поправил разводку:

Переделал:

WhatsApp Image 2019-08-22 at 21.40.55(1).jpeg1280×960 142 KB



WhatsApp Image 2019-08-22 at 21.40.55.jpeg1280×960 159 KB



WhatsApp Image 2019-08-22 at 21.40.54(1).jpeg1280×960 155 KB



WhatsApp Image 2019-08-22 at 21.40.54.jpeg1280×960 148 KB



WhatsApp Image 2019-08-22 at 21.40.53.jpeg1280×960 133 KB







Тут флюс еще не смыл...

Сообщение отредактировал: iskander80 - 23 August 2019 - 01:54

[iskander80]

А помню когда-то РА твои, напичканные электролитами, которые ты на колене паял...

"Глаза боятся, а руки иж жопы"

Сообщение отредактировал: iskander80 - 23 August 2019 - 02:00

[SergioClean]

"Глаза боятся, а руки иж жопы"

Да!
Но самое интересное что это работает!!!

Вспомнилось - какая разница, откуда растут руки, если они золотые...)))

[Stich]

по проводникам,во мне всегда борется желание укоротить провода с требованиями\понятиями эстетики монтажа

[Pitterson]

Экстремалить с укорачиванием - не дает ничего, занимался этим тоже раньше. Зато не удобно когда плотный монтаж в усилителе, при разборке/твике каждый раз матерился.

[iskander80]

Немного перепаял, почистил плату, убрал лишний припой.



20190825_224402.jpg1280×960 136 KB



20190825_224340.jpg1280×960 141 KB



20190825_224239.jpg1280×960 148 KB



20190825_224303.jpg1280×960 128 KB







Стоит вопрос пилить морду или нет?



Вроде шрифт вполне гармонично смотрится с панелью....

Сообщение отредактировал: iskander80 - 25 August 2019 - 23:43

[SergioClean]




Стоит вопрос пилить морду или нет?


Вроде шрифт вполне гармонично смотрится с панелью....

А вроде ты выточить хотел из куска алюма...
Вот выточи и надписи как на оригинале сделай. Сейчас много контор могут делать такие надписи)))
Нафиг родную панель пилить...???

[Stich]

маленький совет -просто возьми припоя побольше и пррогрей получше...-потренируйся где то на кошечках.

Качественная пайка так выглядеть не должна.





[iskander80]

маленький совет -просто возьми припоя побольше и пррогрей получше...-потренируйся где то на кошечках.

Качественная пайка так выглядеть не должна.





Что смущает?

Пайка вполне скелетная, провод чуть в сторону глядит так как он прижат к ноге резистора.

Припоя побольше это срань, пайка должна быть "скелетной" с минимально необходимым количеством припоя.

Вот тут такая же пайка как в том месте, которое тебе не понравилось

Сообщение отредактировал: iskander80 - 26 August 2019 - 08:00

[Stich]

да,у тебя много таких



"скелетной"

не знаю что в этом хорошего,но ладно



Что смущает?

Нам во время учебы за такие пайки ставили " неуд"

Сообщение отредактировал: Stich - 26 August 2019 - 09:26

[John_Li]

iskander80,

По сравнению с альпсом есть разница в звуке?

[iskander80]

да,у тебя много таких



не знаю что в этом хорошего,но ладно

Нам во время учебы за такие пайки ставили " неуд"

Требования к паяным соединениям

Пайка должна быть по возможности «скелетной», т.е. под припоем должен просматриваться контур вывода элемента. Торец вывода может быть видимым и нелуженым. Допускается «заливная» форма паяного соединения, когда выводы элемента полностью скрыты припоем.

Рисунок 2.1 - Варианты пайки

1 - вывод элемента; 2 - припой; 3 - контактная площадка.







Один минус - не прижал край проводника но мне важен бвл контакт с ногой резистора.

Где тут херовая пайка? Или надо все соплями залить?



Вот только оттер сопли отсюда:





Кстати, смотрим на родную пайки и видим пример "скелетной пайки"

Сообщение отредактировал: iskander80 - 26 August 2019 - 12:35

[Stich]

-*** -больше комментировать не буду,

если тебя эта тема занимает-поинтересуйся у удифилов на веге

[iskander80]

-*** -больше комментировать не буду,
если тебя эта тема занимает-поинтересуйся у удифилов на веге

А чего интересоваться?
Заливать пайку толстым слоем припоя считается дурным тоном и на Веге и на Сундуке....

[iskander80]

Взято с аудиопортал:

Температура расплава должна быть такой, чтобы после остывания капля была не матовой и рыхлой. а блестяще-ровненькой!
Причём, время пайки не должно превышать 1-2 сек!!!
Иначе происходит диффундирование материалов соединяемых проводников в расплав, их смешивание между собой и с окалиной и тд - всё это ухудшает чистоту соединения, ну и звука в конце-концов.
Капля должна быть минимально возможной (есть термин "скелетная пайка"), это увеличивает прочность соединения - силы поверхностного натяжения расплава больше, чем сила удержания проводника в толстой капле (после остывания). Всё авиационные разъёмы так и распаяны - просматриваются проводочки многожильного МГШВ в гнёздах штырьков, олово их как-бы обволакивает, но не заливает выпукло гнездо!!!
Т.е., если вы паяете скрутку, то она должна быть рельефной, а не окукленной припоем. То же самое и на ламповых панельках и тд.
Так нас учили на приборном заводе на практике в 1977 году.



Борис, неужели ты думаешь, что я не могу при желании залить пайку толстым слоем олова?

Сообщение отредактировал: iskander80 - 26 August 2019 - 16:20

[Lex_audio]

***Саша! Хрен с этой пайкой! Звук КАК?

[iskander80]

***Саша! Хрен с этой пайкой! Звук КАК?

ЗБС

[Lex_audio]

ЗБС

***Нормальный ответ! Какого сопротивления АЛЬПС стоял? Какое ТЕПЕРЬ входное сопротивление?
