Спасибо еще за один вариант визуализации уровней, только надо будет туда присобачить "округлятор" потому что с потенциометра будет идти сигнал не дискретными шагами.

Не надо никаких "округляторов". Сдвоенный потенциометр. Один канал - регулятор громкости. На второй канал потенциометра - стабилизированные 10В. Будет показывать 0-100.

[andr_l]

Не надо никаких "округляторов". Сдвоенный потенциометр. Один канал - регулятор громкости. На второй канал потенциометра - стабилизированные 10В. Будет показывать 0-100.

красивое и главное простое решение с визуализацией громкости В принципе туда и 5В с платы стабилизированное можно подать, будет шкала 0-50

[ЕвгенийД]

Спасибо, а Вы нигде не видели готовых модулей, где бы присутствовал бы сам контроллер + LCD дисплей + энкодер?
Все-таки если тратить время, то уж лучше делать полностью готовый рукс со всем функционалом...

Готового не видел, к сожалению. Максимум пин-ту-пин платы расширения с кнопками, дисплеем и энкодером:
http://www.watterott...ino-GLCD-Shield
http://www.elecfreak...ield-p-688.html
Как законченное решение вряд ли подойдет. А отладку дешевле и быстрее провести на отдельных компонентах.

[andr_l]

Возник вопрос, а нужен ли такого размера дисплей?
Вариант энкодер + 2х разрядный индикатор гарантированно занимают меньше места, их легче интегрировать в дизайн салона. Многие кто работал с битваном и с 800 говорили, что рукс битвана легче интегрировать. При этом цвет свечения всегда можно нужный для конкретного салона сделать.
Развести такую плату работа одного вечера, плата 2х слойная по себестоимости будет копейка.
При этом софт тоже нужен с минимальным функционалом: поддержка энкодера, поддержка ИК, поддержка двух разрядного семисегментного дисплея.

[martyanov]

Возник вопрос, а нужен ли такого размера дисплей?
Вариант энкодер + 2х разрядный индикатор гарантированно занимают меньше места, их легче интегрировать в дизайн салона. Многие кто работал с битваном и с 800 говорили, что рукс битвана легче интегрировать. При этом цвет свечения всегда можно нужный для конкретного салона сделать.
Развести такую плату работа одного вечера, плата 2х слойная по себестоимости будет копейка.
При этом софт тоже нужен с минимальным функционалом: поддержка энкодера, поддержка ИК, поддержка двух разрядного семисегментного дисплея.

Кому как а мне гораздо гораздее когда индикатор не посто показывает какие то две циферки, а показывает -ХХdb места и так занимает совсем не много.

[andr_l]

показывает -ХХdb места и так занимает совсем не много.

тогда такой

[andr_l]

Хорошо, что сразу не ответил, так как за это время у меня отложилось в голове ТЗ на рукс, который очень хорошо ложиться на твой проект.

Индикатор: Семисегментник 4 разряда 0.56" + два разряда 0.3"
Управление: Энкодер + ИК приемник с обучением командам + вход резистивных кнопок.

Похоже к этому варианты и я приходу, может имеет смысл вам докрутить прошивку так, чтобы сделать фактически рукс для варианта управления громкостью на основе цифры в вариантах где не будут использовать РГ Никитина?
Т е иметь два варианта прошивки (или одну с переключением при включении
- если есть дочерняя плата, то базовый для управления через РГ Никитина
- если дочерней платы нет, то вариант управления полностью через ИК

Выход: SPI интерфейс для управления дочерней платой в процессоре.

как он на большие расстояния работает я не знаю, i2c точно не надо использовать. Я бы все-таки что-то бы на витой паре бы сделал, боязно мне в машине гонят внутренние интерфейс вне плат
Вопрос, а этот протокол позволяет приемнику говорить о свое наличии передатчику, нет ли ситуации, когда ведущее устройство будет передавать данные «в никуда»?

два выхода Rem+ с таймерами.

очень нужная вещь, если вырубать усики всегда раньше чем источник, то наличие ключей мьют становиться вообще не обязательным.

Кстати на своем РГ ты же можешь делать аппаратный мьют, просто перед выключением переводя РГ в режим максимального ослабления входного сигнала....

Если есть мысли чего убрать/добавить предлагайте, на днях плату отдам в производство.

могу помочь в разводке и др (если требуется)

[martyanov]

тогда такой

буквы db получатся большие, вот вариант с 0,56" и 0.3"


Но сразу говорю, искать 2-3 разряда 0.56 + 2 разряда 0.3 с одинаковым наклоном цифр бесполезно.
Только одинарные можно найти, или как я сейчас взял SMD два разряда. Но там белого цвета нет, только красный/желтый/зеленый

[andr_l]

как он на большие расстояния работает я не знаю, i2c точно не надо использовать. Я бы все-таки что-то бы на витой паре бы сделал, боязно мне в машине гонят внутренние интерфейс вне плат
Вопрос, а этот протокол позволяет приемнику говорить о свое наличии передатчику, нет ли ситуации, когда ведущее устройство будет передавать данные «в никуда»?

Мое мнение не стоит SPI тащить по всей машине.
Я думаю лучше сделать так. У вас уже есть ИК глаз для управления процом, предлагаю следующее: одним глазом управлять двумя устройствами и процом и дочерним устройством. Во втором случае имеем полную гальваническую развязку устройств. а для перевода платы в режим рукса поставить просто перемычку на основной плате (тем более что есть свободные выводы)
кстати можно сами глаза не использовать, а просто подключать провода напрямую забив на развязку.

[martyanov]

Похоже к этому варианты и я приходу, может имеет смысл вам докрутить прошивку так, чтобы сделать фактически рукс для варианта управления громкостью на основе цифры в вариантах где не будут использовать РГ Никитина?
Т е иметь два варианта прошивки (или одну с переключением при включении
- если есть дочерняя плата, то базовый для управления через РГ Никитина
- если дочерней платы нет, то вариант управления полностью через ИК

Я как бы это само собой подразумевал.

как он на большие расстояния работает я не знаю, i2c точно не надо использовать. Я бы все-таки что-то бы на витой паре бы сделал, боязно мне в машине гонят внутренние интерфейс вне плат
Вопрос, а этот протокол позволяет приемнику говорить о свое наличии передатчику, нет ли ситуации, когда ведущее устройство будет передавать данные «в никуда»?

Протокол двунаправленный, получил - подтвердил.
Тут момент какой, протокол с клоком, частоту если в космос не загонять он по идее будет стабильнее того же NEC который в ИК. + NEC как раз данные в никуда.
Ну и в атмегах SPI есть аппаратно.

Какие есть еще варианты? Я что то пока не соображу.

Кстати на своем РГ ты же можешь делать аппаратный мьют, просто перед выключением переводя РГ в режим максимального ослабления входного сигнала....

Ну тут ослабление не большое будет 4+8+16=28дб всего

[andr_l]

Какие есть еще варианты? Я что то пока не соображу.

по идее кан бы кидать на витой паре, всего два провода, а то тут аж 4
ты какую отмегу используешь?

Ну тут ослабление не большое будет 4+8+16=28дб всего

ослабление в -28 на самом деле очень хорошее на фоне пуков в милливольты....

[andr_l]

Похоже мы с A!ext будем рекомендовать в качестве рукса изделие от Саши Мартьянова. Причем в двух видах.
1. С регулятором Никитина для тех, кому претит сама мысль регулировки громкости в цифре
2. В варианте просто рукс, где весь функционал на одной плате, а она фактически полностью эмулирует функционал соответствующего девайса от miniDSP, добавляя в него нужные в авто функции.

[andr_l]

по идее кан бы кидать на витой паре, всего два провода, а то тут аж 4
ты какую отмегу используешь?

Вопросы в личке сформулировал. Я за кан

[A!exT]

а чёбы стандартные драйверы RS422/485 не использовать? любые драйверы - 15 метров, 10Mbps хватит?
can-драйверы в основном 9 или 12 В, неудобно

[andr_l]

а чёбы стандартные драйверы RS422/485 не использовать? любые драйверы - 15 метров, 10Mbps хватит?
can-драйверы в основном 9 или 12 В, неудобно

Кан драйверы стоят в чипах, а для 422/485 нужен вроде бы внешний.
К тому же ты кан можешь и при нестандартном питании использовать. Нет нужды делать эту шину совместимой с другими девайсами.

[andr_l]

а чёбы стандартные драйверы RS422/485 не использовать? любые драйверы - 15 метров, 10Mbps хватит?
can-драйверы в основном 9 или 12 В, неудобно

на самом деле и для CAN у него нет встроенного драйвера линии, есть только TXCAN и RXCAN, тогда похоже лучше делать на том что удобнее программисту - хоть на RSxxx, что на CAN - все равно драйвера линии надо втыкать. но это точно лучше SPI...

[A!exT]

образец корпуса, куплен за 30 баксов с доставкой.
вот его фото (рядом Alpine 800)

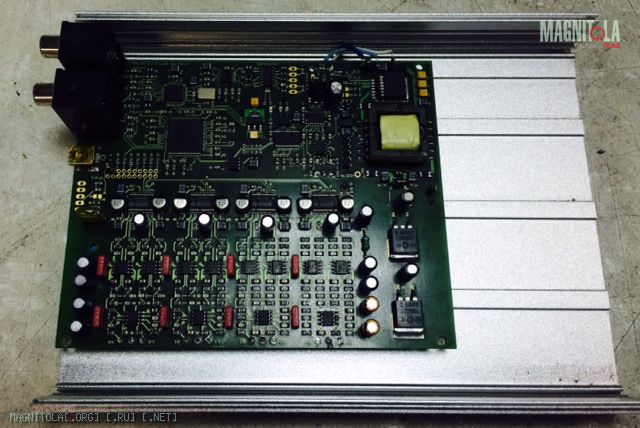

корпус с планируемым размещением платы на 1794



слева все входа (цифра и аналог) и управление (USB, громкость, ИК)
справа разъем питания (миниXLR) + выходы
В корпус со свистом войдут все версии проца (начиная от начальной, заканчивая версией на 1704

[павел эт хоум]

Чудны дела твои. Пару-тройку страниц назад мне было на пальцах доказано, что ни корпуса, ни обратной связи на дисплее быть просто не может. И на тебе- всё есть.
Так глядишь и до выбора цвета коробочки дойдёте.

[andr_l]

обратной связи на дисплее быть просто не может.

а что и вправду появилась?
просто может я где это не заметил?

[павел эт хоум]

а что и вправду появилась?
просто может я где это не заметил?

будет-будет, дожмёте.
Я просто уверен.
