Сообщений в теме: 1845

[павел эт хоум]

))) жесть полная.

У меня сиротский вариант, по акции за 324 взял на али, меня радуют.

Возьму в Майкоп на прослушку SQ-ной братии Юга России (может удастся хвастануть удачной покупкой),

а не праздношатающихся прослушивальщиков - специалистов, которым судьи и в подметки не годятся

Ты эта...возьми лучше Дюну. Отожмут же.

[Pitterson]

с более чем 14,
но даже 14-5=9*2А (лучше с запасом) уже 18Вт в тепло...

Какой запас, малинка ~0,3 потребляет.

[andr_l]

Уважаю за характер...

если почта не облажается, на праздниках Леша соберет приблуду, чтобы у фул се был нативный вход hdmi, учитывая что остальные входы остануться рабочими, можно будет прямо на ходу тестить как источники, так и протоколы...

[dyno]

В машину линейный БП будет ну очень сложно поставить, поэтому только лишь импульсные БП.Теперь поворчу,  пульсации этого преобразователя порядка 75мВ, плюс к этому нестабильности в связи с работой на пределе возможностей (БП всего лишь на 3А), нужен какой то запас, плюс неизвестно как он ведет себя под нагрузкой. К примеру, один из meanwell`вских DC-DC преобразователей, давай отличную просадку под нагрузкой с размахом 4В на частоте 4.5кГц, мультиметром этого не увидишь, а на звуке отражалось, даже на цифре,  плодя кучу нечетных гармоник. Учитывая что скорее всего он у вас просто подключен, так еще от него в бортовую сеть летит куча всяких ВЧ помех.Даже в доташите на чип приводится, простая схема LC фильтра на входных цепях , для подавления этих помех.

Как уже сказали, указанный БП подключен по даташиту. Обзавелся портативным осцилом, потыкаю до и после, может действительно не тот компот. Предел там далеко, малина с шляпой и SSD более 1,2А не потребляет, так что 3А ей за глаза в питании.



На счет линейного БП - что вы понимаете под этим в авто? И в чём трудности для реализации в авто?

[dyno]

В чем проблема поставить стаб на 5В, после него побольше качественных емкостей? Зачем там импульсный преобразователь?

 Вот как раз распространенные стабы на 5В держат до 1,5А, и греются сильно, как уже посчитали выше. И если в Малину натыкать флешек - может не хватить 1,5А.

Нужно делать с умощнением на транзисторе. Но тут без гальваноразвязки получается.

Да и у Малины на плате стабы тож импульсные, им импульсный БП вроде как более полезен.

Сообщение отредактировал: dyno - 25 April 2019 - 10:58

[павел эт хоум]

 Вот как раз распространенные стабы на 5В держат до 1,5А, и греются сильно, как уже посчитали выше. И если в Малину натыкать флешек - может не хватить 1,5А.

а если жёсткий диск и к нему своё дополнительное питание подкинуть?

[dyno]

а если жёсткий диск и к нему своё дополнительное питание подкинуть?

Зачем этот огород, если цена на SSD стремительно упала?

PS Открыл барахолку - 4 мес б/у в идеале 240Гб - 1800руб. Мало 240? Новый 512Гб - 4000руб.

Сообщение отредактировал: dyno - 25 April 2019 - 11:07

[vadok]

А мне зафигачили в машину ЛБП, заявлено  - два канала 5В, максимальный ток при постоянной нагрузке 6,8А.

Усилитель работающий на саб ощутимо сильнее греется.



Налетайте - этого не может быть, зачем и т.д.))

Сообщение отредактировал: vadok - 25 April 2019 - 11:13

[Pitterson]

Вот как раз распространенные стабы на 5В держат до 1,5А, и греются сильно, как уже посчитали выше. И если в Малину натыкать флешек - может не хватить 1,5А.
Нужно делать с умощнением на транзисторе. Но тут без гальваноразвязки получается.
Да и у Малины на плате стабы тож импульсные, им импульсный БП вроде как более полезен.

Как же надоели эти теоретизирования...
Не хочешь делать - придумай причину©
Стабилизаторы есть на 2, на 3, на 5А. Что греется сильно при рассеивании (14-5)* 0,3=3Вт? Не надо фантазировать, нет там такого потребления.

[dyno]

Стабилизаторы есть на 2, на 3, на 5А.

Так сылки где ? Вот этот например имеет параметры работы 0...+125 градусов.







Что греется сильно при рассеивании (14-5)* 0,3=3Вт? Не надо фантазировать, нет там такого потребления.

А что за формула? И какого потребления там нет?    Лично измерял 1,2А, при работе малина+шляпа+SSD.



"Как же надоели эти теоретизирования..."

Сообщение отредактировал: dyno - 25 April 2019 - 11:43

[Pitterson]

Dyno, в школе надо было учиться.

[dyno]

Dyno, в школе надо было учиться.

Взаимно, ибо подача информации должна быть понятна всем.

ОК, нашелся кандидат , попробуем и его, или такой.

Сообщение отредактировал: dyno - 25 April 2019 - 11:50

[A!exT]

Какой запас, малинка ~0,3 потребляет.

в порты USB ничего не подключено? HDMI ладно, не считаем, здесь это не популярно, а всякие шляпы/панамки тож что-то потребляют;

вот оригинальный БП на модель 2 идет 2А, а на 3 уже 5.1V/2.5A, на 3B+ уже 3А

[jed]

2 флешки, потребление 0,4 А. Немецкий лабораторник, а также Флюк. Нет там никакого 1,2 А

[dyno]

2 флешки, потребление 0,4 А. Немецкий лабораторник, а также Флюк. Нет там никакого 1,2 А

Не сравнивайте флешки и SSD в боксе...

[A!exT]

а никто не думает, что у самой малины на плате 6 БП, причем 2 точно импульсные (1.8В и 1.2В), один точно LDO - 3.3В это аудиосистема, и еще про 3 они умалчивают (а мне не интересно было разбираться)

[dyno]

В курсе, и что? Чем чище питание на входе - тем лучше. Без фанатизма, конечно...

[A!exT]

это отчасти верно, но трабла в том, что на самой плате сэкономили на экранах и керамике, отсюда и ноги растут ))) основная проблема - это вторичное питание на самой плате

[dyno]

Для этого есть Odroid C2 например, там линейные выпрямители на плате.

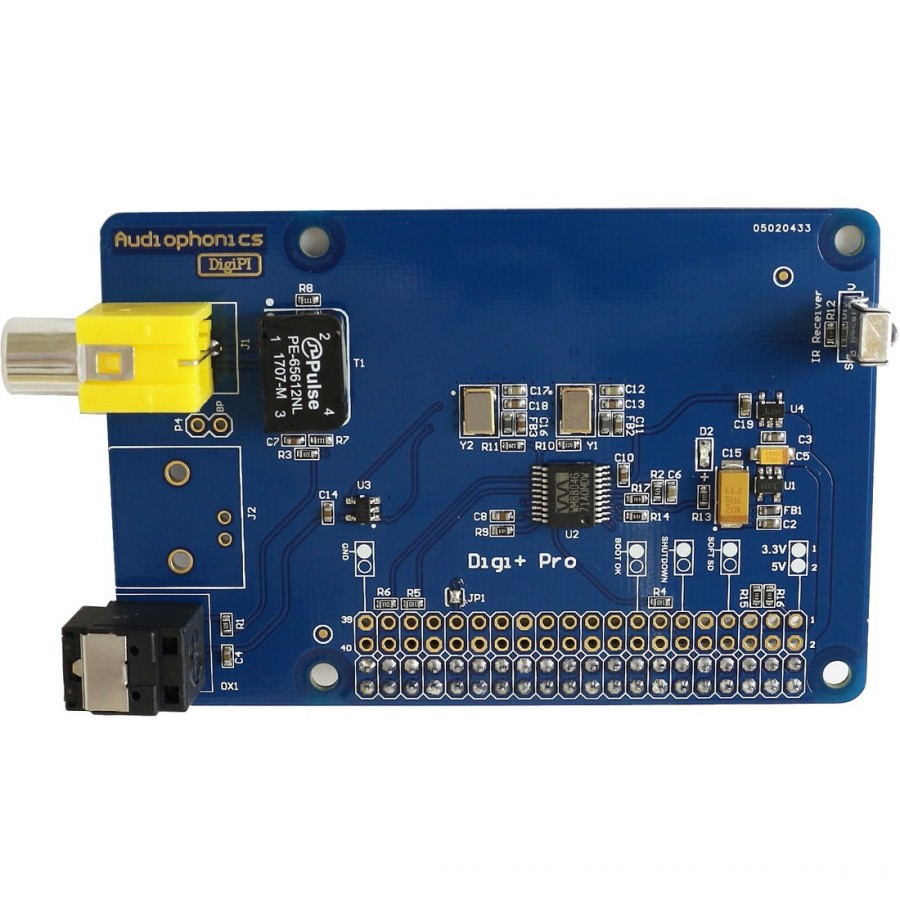

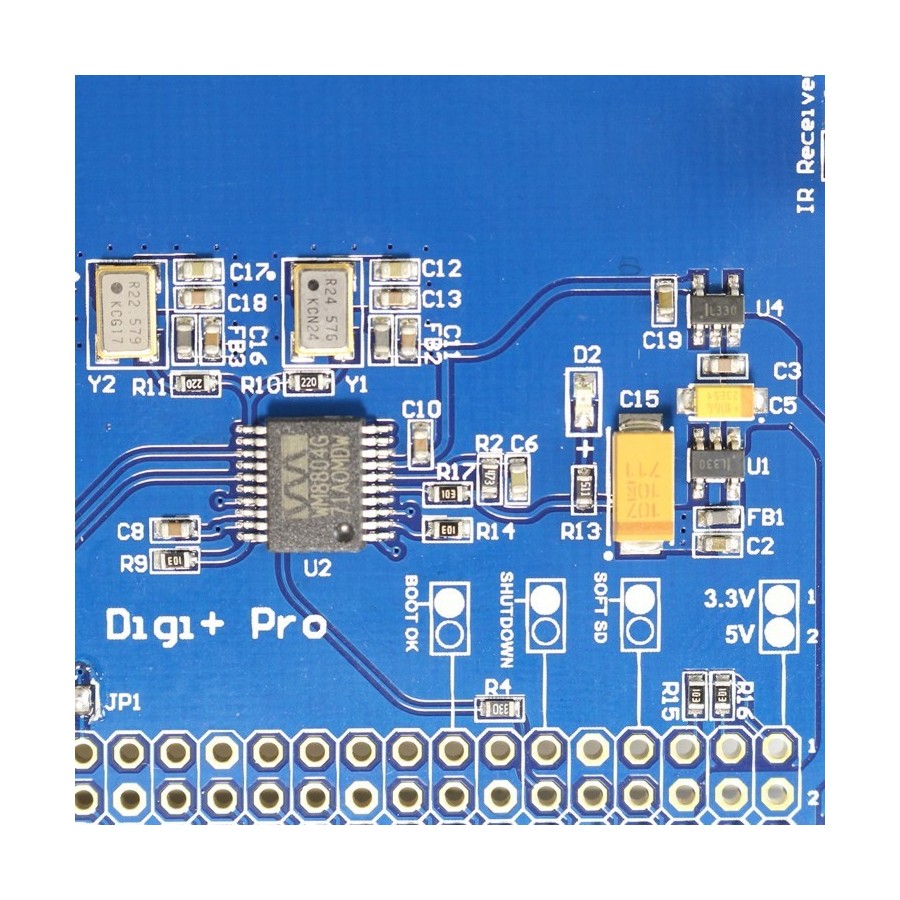

Ну и цифрой заведует шляпа в немалой части, там вроде всё норм с керамикой.

Как пример

[A!exT]

я в курсе что еще есть )))

самое интересное - это индустриальные одноплатники, с рабочим диапазоном -40 +85,

вот только готовых решений по софту на них нет - все самим



зы: 78PC33 не hiend решение, нечем гордиться
