Сообщений в теме: 156

[iskander80]

Меджид, надо проц, вход кокс и блютуз.
Формат ГУ не внешний проц.

[Вожатый]

[engine 43]

Меджид, надо проц, вход кокс и блютуз.
Формат ГУ не внешний проц.

И чтоб пело? Нашел у кого спрашивать.)

[pitbull777]

Меджид, надо проц, вход кокс и блютуз.
Формат ГУ не внешний проц.

Так об том и речь , что по сути нет такого .Что то подобное проскакивало только  среди 2DIn  голов но дорогое .

[naujokas]

миррорлинк по шнурку?

[Константин Полонников]

Меджид, надо проц, вход кокс и блютуз.
Формат ГУ не внешний проц.

Мне нужен нубук, блюпуп и фрешка (с)
Бюджет то какой ?

[iskander80]

Мне нужен нубук, блюпуп и фрешка (с)
Бюджет то какой ?

Бюджет вменяемый

Лучше 10-12, можно до 20 если есть за что.

Нужен прибор на евридлей, без аудиофильских загонов, но поющий не противно, с расширенным функционалом по настройке звука и подключению телефона.

Концепция скорее всего будет такая, что ВЧ будут вкулючены напрямую от ГУ, миды и саб от 4 каналов усилителя

Сообщение отредактировал: iskander80 - 04 February 2021 - 08:42

[iskander80]

UTE-92BT  доволен как слон .  При правильном инстале и настройке  просто бомба . Уже несколько машин . Удивляют даже бывалых  . Делал твик по  Халину  еще лучше . Это совсем притязательным чтоб разницу понять  это уже  акустика и усилители выше среднего  когда и кабеля звучат .

Сейчас накинутся коршуны кто не смог раскусить .Не буду спорить ,никого убеждать или разубеждать не собираюсь .  Про удобства  блютуз все есть , и музыка и громкая и голосовое управление . Управление программируемое кнопок руля . Громкая связь кучу настроек можно выбирать какие каналы будут работать . С айфоном  на ты . Двушку легко . Даже трешку  через пасивное разделение СЧ-ВЧ  там тайм кор не нужен когда рядом .

https://www.xn--80ae...ne-ute-92bt.htm



Почитал, в целом все вполне пристойно.



Сообщение отредактировал: iskander80 - 04 February 2021 - 09:13

[iskander80]

Кратко про звуковой тракт Alpine UTE-92BT:

Выходной усилитель мощности STPA003OD-4WX, аудиопроцессор (коммутатор входов, Евол, LPF, выходные ОУ) BD37067FV, микроконтроллер от Toshiba TMPM32BC2DFG (DSP, ADC, Bluetooth HCI Control, PCM I/F, USB Host, декодеры MP3, WMA..), приемник AM/FM, ADC, DAC...  от NXP  TEA6636HW/03, IC управления питанием от Toshiba TB2920AH.



Что из себя представляет TEA6636HW и в частности какие там внутри стоят ЦАПы - пока информации ноль. Не то что даташита, пока не удалось найти даже описания или какого

рекламного ролика про этот сhip Car Radio & Audio DSP Solutions.

Единственно могу предположить что TEA6636 является продолжением линейки TEF665X, только добавлены входа и еще один стереоцап.Я так понимаю, что  TEA6636 стоит во многих ресиверах модельного ряда UTE, CDE - в 42, 72, 193, 195 и так далее.



Прослушивание (2 way в полную полосу).

В целом довольно прилично, как на такую цену.

Глубина сцены: 5-6-7-8 ед. ... все 4 эшелона есть, то есть вроде как глубина строится отлично, но при прослушивании музыки всё довольно плоско, образы большие и пространства как такового нет. Сцена узкая,  послезвучия проглочены, тихие КИЗ гуляют. На большой громкости ВЧ неприятно тсыкают. Басы есть, но есть явное просветление  ниже 80 Гц.

И совсем грустно с жизнью в музыке - всё как-то холодно, скомпрессировано с добавлением синтетики...

Общий вид платы:









Путь аудиосигнала с флешки на линейные выхода:  носитель, обработка в DSP TMPM32BC2DFG и в цифровом виде поступает в TEA6636HW, откуда с DAC аналоговые сигналы (6 каналов) через разделительные керамические конденсаторы 2,2 мкФ поступают в аудиопроцессор BD37067FV, где проходит через LPF, регулировка громкости... и далее через разделительные конденсаторы 3,3 мкФ, ключики Mute  - поступают на выходные RCA.



Конденсаторы в питании BD37067FV и TEA6636HW, где будет делаться добавление/замена конденсаторов - обведены красными овалами.







Выпаиваем/припаиваем конденсаторы, а также ставим на термопасту TB2920AH и приклеиваем радиаторчик 14*13*6 мм на TEA6636, чтобы хоть как-то облегчить их тепловой режим.

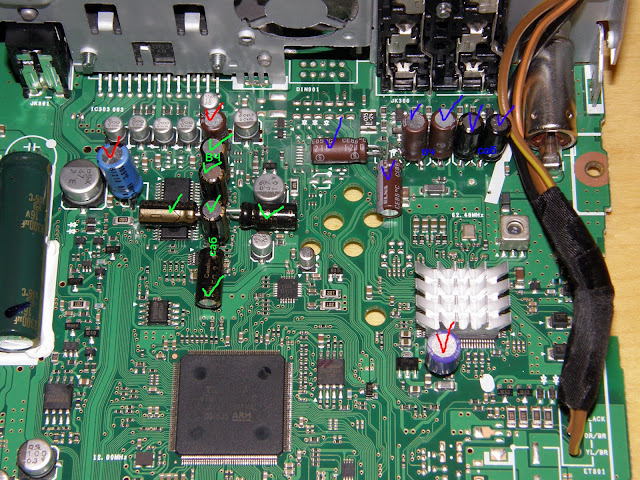

Поближе:

Выходные разделительные конденсаторы ELNA Silmic II и  RBD номиналом 10,0-22,0*35v

Вместо керамических 2,2 мкФ устанавливаю ELNA Cerafine номиналом 2,2-3,3 мкФ*50v

На Cref  у BD37067 - ELNA Silmic II 22,0*25v и по питанию добавляю 0,1 NPO Murata c Nichikon KA 100,0*35v

В питании TEA6636 добавляю сверху стокового конденсатора SANYO OS-CON SE номиналом 10,0*25v.

Прогреваем и слушаем.

Глубина сцены стала 6-7-8-9. Уже отлично!

Сцена стала намного шире, чем была, появились послезвучия и хорошо ощущаемое пространство. Образы стали нормальных размеров и теперь нет явного тсыканья на ВЧ,  басы теперь полностью наполненные. КИЗ на малой громкости громкости хорошо слышны и четко стоят на своих местах. Основная резкость в звучании ушла.

Теперь можно слушать.

Примечания:

1. Насколько нужны ключики Mute буду разбираться уже в следующий раз.
2. Выводить USB с передней панели на шнурок буду тоже в следующий раз.

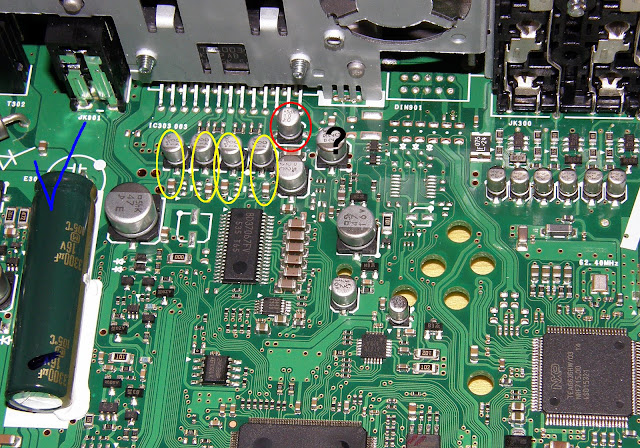

3. Если голова будет работать от  внутреннего УМ, тогда надо заменить конденсаторы отмеченные желтым овалами (последовательно стоят керамический и электролитический), на пленочные конденсаторы номиналом 1,0-2,2 мкФ. Конденсатор AC-GND, отмеченный красным овалом, должен быть в четыре раза больше, чем разделительный конденсатор на входах УМ. Судя по его стоковому номиналу в 10 мкФ - на входах УМ стоят последовательно электролитический 10 мкФ и керамический 3,3 мкФ.

Забыл вызвонить, но скорее всего конденсатор отмеченный знаком вопроса стоит на 10 ноге Cref УМ  - его нужно заменить на 47,0-100,0 мкФ.

Ну и конденсатор отмеченный синей галкой заменить на 10000,0-15000,0 мкФ.

4. В головах, где стоит TEA6636, а на сабфуфер стоит отдельный ЦАП (например: Alpine CDE-175R, Alpine CDE-177BT, Alpine CDE-178BT, Alpine CDE-193BT, Alpine CDE-195BT и др.) можно вывести цифру с частотой дискретизации 48 кГц. По цифре будет выходить информация со всех источников головы, в том числе и радио.



5. Вариант с выведение  USB сзади головы:









Сообщение отредактировал: iskander80 - 04 February 2021 - 09:20

[vdfan]

Клары тут так популярные он тоже твикал и там куда больше работы . Тут по сути проходные емкости до ивол  и после .  Многим и сток с головой . Я менял  правда что у себя  нашел . На вч  канал пленку поставил . Можно  долго расписывать  звук . Скажу коротко  не все твитеры  справляются даже топовые . Слышу четко разницу  на вч инструментах , скрипки , струные , пианино  ,саксофон  очень реалистично . Вокал женский , мужской баритон  как будто в студии находишься . Никаких приукрасов  все прозрачно чисто . А про упомянутые  дополнительные функции  так  вне конкуренции есть все  и работает .  Сам в свое время опасался с одскула  топового  переходить . Первое впечатление было неоднозначно  "+"  перевисели   остальное . Флак и Аподовое соединение - просто бомба . Диски как страшный сон ушли . А покрутив настройки  "старики"  курят .

[iskander80]

Он может по шнурку с айподом дружить?

Может с него цифру брать и сразу заряжать?

[vdfan]

Именно так . При этом  очень шикарное качество .   С телефона и стрим , а если через приложение  то может и файлы которые аппаратно с USB  не может  . Например  высокий битрейт больше 256

. На звонки на тел реагирует превосходно  . У микрофона шнур длиный и тонкий  можно хоть напротив головы расположить .  А вот настройки  с каналами  во время громкой связи -идеально чтоб эффекта  акустического в микрофоне не было . Проц тоже хорош . стараюсь  только задержки  но  разницу в срезах  тоже не ощущал . Эквалайзер параметрический что тоже хорошо если где  срезать или добавить . Есть в меню  функция улучшения звука  имеет 3 уровня - если включить будет как у добрых старых альпов  обьем . Конечно какой Хеликс больше возможностей но тут  читаю какие грабли  подать сигнал . В целом не всем еще пользуюсь . Да еще рюшки . Сетапы можно на облако сохраняются  ,одним движением меняешь  и можно делится  и чужие применять . Еще на айфоне очень удобное графическое приложение . Подсветка регулируются цвета  можно по отдельности экран   или вместе . Можно кучу готовых а можно по процентам каждого из трех смешивать . Например куму под салон настроил . Знакомый мерин делал ,купил "кабана" W140 .  Выбор магнетолы очевиден без вариантов .



У нас до были аппараты уровня Клары , F1 . В те времена выше только звезды . Но теперь технически грамотный человек  посмотрев на схему где все морально и технически устарело  милион деталей требующих твик , старые инертные ОУ , конденсаторы  устаревшие DAC   . Звук 80-х   . Нравится игратся дисками  - каждому свой выбор .  Тут  как мобильник  нет ничего .Плата и пару чипов .  Аналог  только одна микросхема что регулирует громкость  "евол"  . По сути   напоминает плэера что подключают к старым магнетолам только больше возможностей . Нет  практически  приукраса  . НО комуто после старого "мыла" кажется  колкой . На самом деле высокое разрешение и детальность даже по дифолту  смотря с чго менять  . Но настроив можно получить даже  противоположенное .  Никого  не уговариваю и не доказываю . Ответил на вопрос темы  , по моему мнению подходящий кандидат .  Вот другое дело  новые авто где не DIN  а встоеная балалайка . Тут вам в Воронеж дорога ) . Сложно но лучшее решение  как мое мнение .

Сообщение отредактировал: vdfan - 04 February 2021 - 15:14

[Atol]

Он может по шнурку с айподом дружить?
Может с него цифру брать и сразу заряжать?

Clarion 788 может заряжать айфон и айпод. Читает wav с иродов. И хорошо бы в твике по методу Халина. У самого такой, разница со стоком существенная. А в Clarion 958 у меня внедрен блютуз 5.0. Диски не послушаешь, но треки по блютуз и интернет радио пожалуйста. Да и по телефону не поговорить, либо микрофон ещё надо выводить, либо изначально не суждено. Делал не я.

[iskander80]

Clarion 788 может заряжать айфон и айпод. Читает wav с иродов. И хорошо бы в твике по методу Халина. У самого такой, разница со стоком существенная. А в Clarion 958 у меня внедрен блютуз 5.0. Диски не послушаешь, но треки по блютуз и интернет радио пожалуйста. Да и по телефону не поговорить, либо микрофон ещё надо выводить, либо изначально не суждено. Делал не я.

Страшен он как моя жизнь.

Играет вполне норм.

[iskander80]

У нас до были аппараты уровня Клары , F1 . В те времена выше только звезды . Но теперь технически грамотный человек  посмотрев на схему где все морально и технически устарело  милион деталей требующих твик , старые инертные ОУ , конденсаторы  устаревшие DAC   . Звук 80-х   . Нравится игратся дисками  - каждому свой выбор .  Тут  как мобильник  нет ничего .Плата и пару чипов .  Аналог  только одна микросхема что регулирует громкость  "евол"  . По сути   напоминает плэера что подключают к старым магнетолам только больше возможностей . Нет  практически  приукраса  . НО комуто после старого "мыла" кажется  колкой . На самом деле высокое разрешение и детальность даже по дифолту  смотря с чго менять  . Но настроив можно получить даже  противоположенное .  Никого  не уговариваю и не доказываю . Ответил на вопрос темы  , по моему мнению подходящий кандидат .  Вот другое дело  новые авто где не DIN  а встоеная балалайка . Тут вам в Воронеж дорога ) . Сложно но лучшее решение  как мое мнение .

Суть проблемы такова:

Надо быстро собрать авто, получить в нем функциональное ГУ и музыку без танцев с бубном (Пассив, Клара D1, инсталл в торпедо и все такое)

Это все будет, но потом.

Акустика что-то типа карзерии 1710 и пищалок сносных, (СБ29е можно мелкие) , ВЧ от бошки, миды и саб (Seasl26roy)  от Ксетека g4-600.

Миды в двери, саб в лыжню седана , вч на стойки.

ПВ3 в круг на силу и акустические и короткие межблоки до уся под передним сидением из чего-то сносного (витуха 6 серия например)

Сообщение отредактировал: iskander80 - 04 February 2021 - 16:16

[pitbull777]

Clarion 788 может заряжать айфон и айпод. Читает wav с иродов. И хорошо бы в твике по методу Халина. У самого такой, разница со стоком существенная. А в Clarion 958 у меня внедрен блютуз 5.0. Диски не послушаешь, но треки по блютуз и интернет радио пожалуйста. Да и по телефону не поговорить, либо микрофон ещё надо выводить, либо изначально не суждено. Делал не я.

Да Clarion 788 - 958  это головы котрые еще спрособны на более менее приличный звук  , внутри  ключевой чип такой же как у   Eclipse CD8053 а следовательно после твика еще лучше поют ,  но Блютуса нет и цифру не принимают а блютуз лепить это целое дело , и из за этого для многих колхоз .Но реально балалайки вроде Alpine 92BT Pioneer 5800BT после даже этих далеко не топовых Клар ужасный шлак .

[alexej.cozyrckov]

Страшен он как моя жизнь.
Играет вполне норм.

не стандартный внешний вид. В живую даже симпатичный.

[vdfan]

Знал что будут  такие ответы  либо  тогда это не Блюзмобил . К каждого свои фломастеры . Спорить не буду . Известно  что фокалы красят  а вам и кому то  нравятся . Вам просто нравится такой звук  такая специфическая подача  . Я долго боролся именно с приукрасами . Хорошо под одни треки другие  типо плохо записаны . Считаю чистый звук прекрасным . Все есть и не сливается в кашу . Слышу отдельные инструменты звуки  не зависимо от жанра . Слушаю разные жанры , но блюз и джаз как и классику считаю самыми сложными  передать натуральность и достоверность инструмента и голоса  . Вот сейчас  слушаю на столе  потому как закончил доработки по усилителю . Нет более проходных  емкостей и ОУ . Различаю разность всех  инструментах на ВЧ.  . Кто услышал  вау эффект .  Вот не пойму  чем шлак . Выходит только очень дорого может звучать .   Но и  убеждать переубеждать не стану .  У вас свой опыт  . Пускай  у вас будет по вашему .

Сообщение отредактировал: vdfan - 04 February 2021 - 17:18

[alexej.cozyrckov]

https://www.google.c...d=1612448122415 Александр, возможно дороговато для требуемого,но вдруг.

[alexej.cozyrckov]

http://www.bluesmobi...view=getnewpost
