Сообщений в теме: 255

[Папа Карло]

Насколько я понимаю о такого рода установках?


Я думаю у людей просто нет понимания, что такое рефракция и дифракция, либо оно есть, но эстетика важнее...

Не, немного не такая установка. Это обычные сиськи. Попозже выложу как оно выглядит.

Сообщение отредактировал: Папа Карло - 31 May 2021 - 09:06

[iskander80]

Не, немного не такая установка. Это обычные сиськи. Попозже выложу как оно выглядит.

Ну вот тут в сиськах СЧ заглублен.

Но периметру СЧ есть выступ, а АЧХ торчок-провал равный длине волны от центра динамика до выступа. (примерно 5-6 кгц)

Но всем конечно насрать.

Вот такая разница от того, нахлестом лежат ВЧ или в плоскость.

6640 заподлицо и нет802×362 42.3 KB



WhatsApp Image 2020-04-25 at 22.41.421280×960 106 KB



Сообщение отредактировал: iskander80 - 31 May 2021 - 09:13

[DядяВова]

Это моё.









[iskander80]

Это моё.















Уверен на 100500 процентов, что слева при поднятых окнах вяжет переотраженка от левых ДГ.



Когда-то очень давно читал у ВизЕ обочень простом способе установки ДГ.

Сначала выставляем "в лоб" а после разворачиваем на обинаковый угол вправо, как бы внутрь салона.

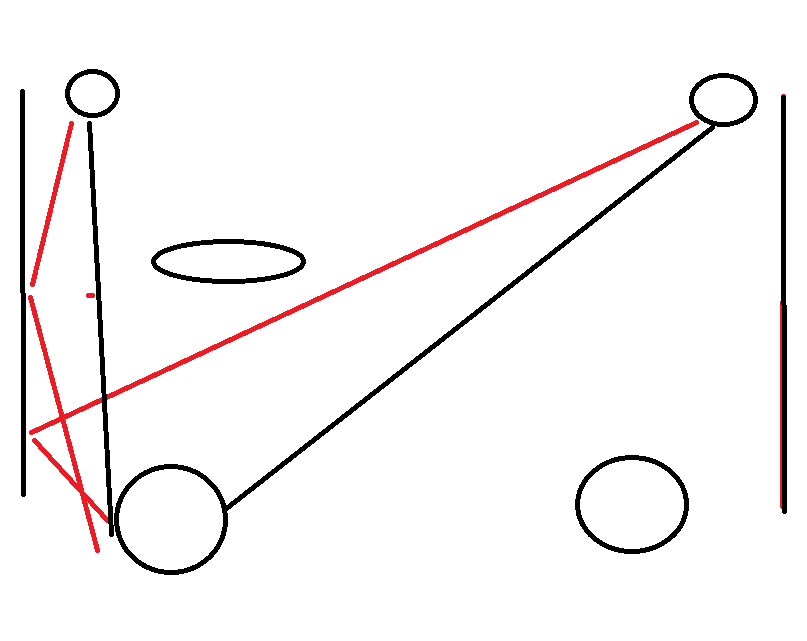

Примерно так



В этом случае АЧХ  внеосевого (5-30гр) излучения одинакова по бортам, а отраженка от левого стекла как от левого канала , так и от правого гораздо меньше

Сообщение отредактировал: iskander80 - 31 May 2021 - 09:24

[DядяВова]

Уверен на 100500 процентов, что слева при поднятых окнах вяжет переотраженка от левых ДГ.





Убейся апстену со своими 100500



её там нет в месте прослушивания (угол падения равен углу отражения - не так ли - вот и не попадает в уши ничего лишнего)

[iskander80]

Убейся апстену со своими 100500



её там нет в месте прослушивания (угол падения равен углу отражения - не так ли - вот и не попадает в уши ничего лишнего)

Все туда падает

И слева и справа.

Правый СЧ/ВЧ блок излучает на левое стекло и замечательно лезет в уши.

Про левый вообще молчу, при такой расположении привязка есть ВСЕГДА И У ВСЕХ.

Просто к ней привыкаешь....

Сообщение отредактировал: iskander80 - 31 May 2021 - 09:27

[iskander80]

Смотри

Внеосевое излучение около 15 градусов замечательно переотражается.

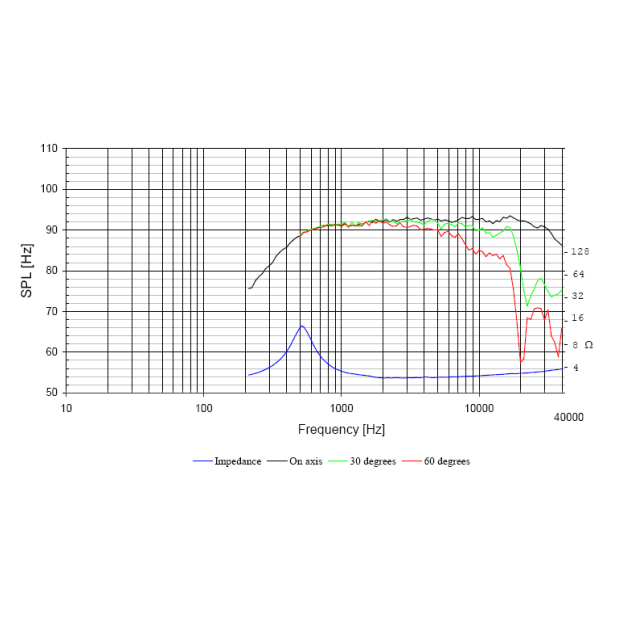

Смотрим внеосевые у ВЧ (первого попавшегося)

До 30 градусов до 10 кгц  разница неуловима ухом.

Вот это вот все и будет отражаться от стекол Вам в уши...

Если же добиться , что бы звук отражался скажем только от внеосевых пищалки больше 60градусов, то как мы видим там почти весь рабочий диапазон ослаблен на 6-8 дб.





Вогнутое стекло сделает эффект сильнее, фокусируя звук.

Сообщение отредактировал: iskander80 - 31 May 2021 - 09:51

[TVL]

Это моё.













Интересно посмотреть графики измерений такой установки СЧ и ВЧ





Лево/Право/Лево+Право

Сообщение отредактировал: TVL - 31 May 2021 - 09:57

[iskander80]

Интересно посмотреть графики измерений такой установки СЧ и ВЧ подобный тому, что Вы делали здесь:





Лево/Право/Лево+Право

Измерения мои ,

[TVL]



Ну вот тут в сиськах СЧ заглублен.

Но периметру СЧ есть выступ, а АЧХ торчок-провал равный длине волны от центра динамика до выступа. (примерно 5-6 кгц)

Но всем конечно насрать.

Вот такая разница от того, нахлестом лежат ВЧ или в плоскость.

6640 заподлицо и нет802×362 42.3 KB



WhatsApp Image 2020-04-25 at 22.41.421280×960 106 KB







Подобные замеры в своём автоинсталле делали?

Интересно было бы посмотреть, за невозможностью послушать.

[iskander80]

Подобные замеры в своём автоинсталле делали?

Интересно было бы посмотреть, за невозможностью послушать.

Пока нет, исталла пока нет.

Но планирую.

[Federico]

Переотраженка в авто складывается с прямым сигналом, причем не только первые отражения, а практически все. И если АЧХ от левого и правого получаются одинаковые, то это просто везение: 1 случай из миллиона. Практически всегда АЧХ от каналов различаются.
С другой стороны на сцену и на звук в целом, влияет не только одинаковость АЧХ, но и много чего другого и по степени этого влияния на первом месте, в каждом конкретном случае, может оказаться все что угодно ...

[DядяВова]

Интересно посмотреть графики измерений такой установки СЧ и ВЧ





Лево/Право/Лево+Право





Не будет там (на этих замерах) в сч\вч диапазоне ничего путнего  - потому как сдвинь микрофон на пару см от первоначального замера и вся ачха изменится радикально.

и кому верить первому замеру или второму совершенно не понятно.



потому я и не "измеряю одним микрофоном"  (а делать искусственную голову с парой микрофонов лениво и не менее безперспективно)

[pitbull777]

Это моё.









Посмотрел что стоит , стало понятно откуда проблема с глубиной сцены и такая тема .Такой тип излучателей так плоско (не глубоко ) и звучит  все какие слышал именно так и звучат а слышал я их очень много и не такой как у тебя а даже топовые Hiend домашние Magnepan  .Вообще плоское звучание это то на что сразу обращаешь внимание при переходе с диффузорников и купольников на планары .

Сообщение отредактировал: pitbull777 - 31 May 2021 - 11:18

[Папа Карло]

Не будет там (на этих замерах) в сч\вч диапазоне ничего путнего  - потому как сдвинь микрофон на пару см от первоначального замера и вся ачха изменится радикально.

и кому верить первому замеру или второму совершенно не понятно.



потому я и не "измеряю одним микрофоном"  (а делать искусственную голову с парой микрофонов лениво и не менее безперспективно)

А зачем делать голову?))) Диаграмма направленности нашего слуха в среднем по 30-45 градусов от оси. Повернул микрофон на 30 градусов вбок - и мерь без всякой головы

[Папа Карло]

Посмотрел что стоит , стало понятно откуда проблема с глубиной сцены и такая тема .Такой тип излучателей так плоско (не глубоко ) и звучит  все какие слышал именно так и звучат а слышал я их очень много и не такой как у тебя а даже топовые Hiend домашние Magnepan  .Вообще плоское звучание это то на что сразу обращаешь внимание при переходе с диффузорников и купольников на планары .

Ну не обосрать ты не мог!))) Знаток, млин)))

[Папа Карло]

Насколько я понимаю о такого рода установках?



Я думаю у людей просто нет понимания, что такое рефракция и дифракция, либо оно есть, но эстетика важнее...



Я о таких инсталляциях хотел почирикать... Интересует поведение этой вогнутости - волновода на стойке...

Со смещением части динамика на соседнюю полосу мне более менее ясно - кривые баффлы и всякие выступы на них обычно пьют много крови, сильно кривя АЧХ...





И вот таких...



Сообщение отредактировал: Папа Карло - 31 May 2021 - 12:15

[iskander80]

Я о таких инсталляциях хотел почирикать... Интересует поведение этой вогнутости - волновода на стойке...





И вот таких...



Чем они особенные?

[Папа Карло]

Чем они особенные?

Все особенности ясны из фото. Нет?  Или у нас каждый второй такое делает?)))

[vaty]

Бафл степ - это явление поднятия ачх акустической системы выше определенной частоты. Связвно это с тем, что на низких частотах, динамик излучает в свободное пространство, а на более высоких - когда длинна волны меньше размеров панели - в полупространство, что приводит к усилению отдачи в два раза (+6дБ).



С ним как минимум сталкиваются, когда у  ВЧ отпиливают   фланец, когда ставят СЧ в мелкосиськи и  не могут найти нам нижней середины.

Понятия о явлении у тебя может и не быть, но явление от этого никуда не денется.

Сань, дерзай. Как сделаешь в авто, все по феншую- с удовольствием послушаю.
