Сообщений в теме: 220

[sewerin]

ГВЗ напрямую связано с фазой. Например, если у нас ФИ повернул фазу на условной частоте настройки 20 Гц на 180 градусов, то ГВЗ на 20 Гц примерно 10 мС.

[DM Rocker]

sewerin написал(а) 01 Янв 2020 - 08:18:

ГВЗ напрямую связано с фазой. Например, если у нас ФИ повернул фазу на условной частоте настройки 20 Гц на 180 градусов, то ГВЗ на 20 Гц примерно 10 мС.

А мужики -то не знали. )))

[Luci Ferrum]

Скорее всего кто-то недоговаривает про "свою ГВЗ", т.е. про то, что он имееет в виду - отсюда споры)))

[DM Rocker]

Luci Ferrum написал(а) 01 Янв 2020 - 08:48:

Скорее всего кто-то недоговаривает про "свою ГВЗ", т.е. про то, что он имееет в виду - отсюда споры)))

А что значит свою?
ГВЗ это одна из характеристик фильтра , фильтр прикладывается к акустике.
Что не так в этой цепочке?

[Вячеслав Меркулов]

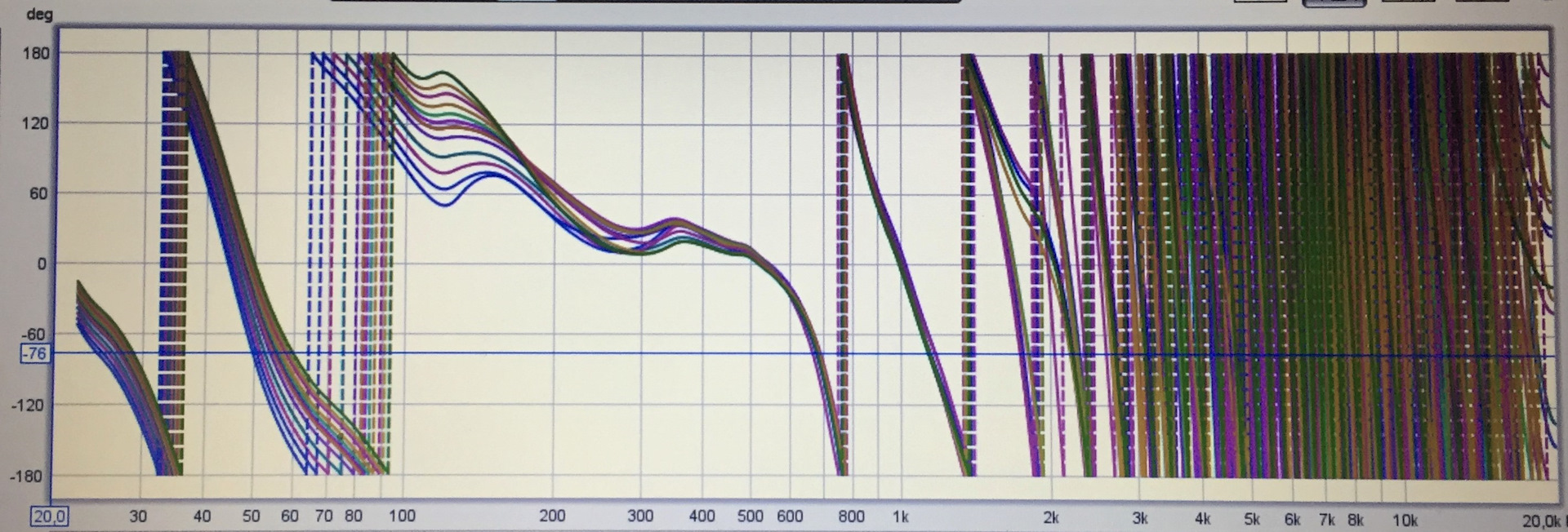

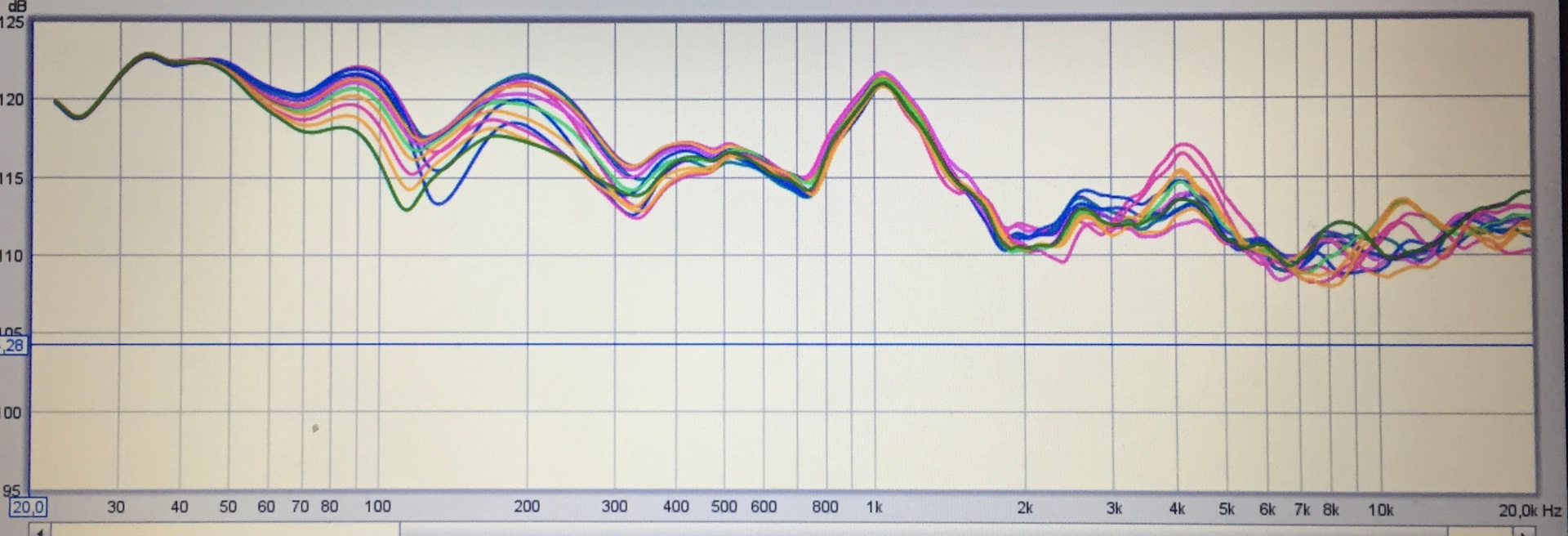

Вот чисто пример как меняется АЧХ и ФЧХ при изменении задержки на саб с шагом 20 см.

Цвет кривых соответствует на обеих картинках...

Сообщение отредактировал: Вячеслав Меркулов - 01 January 2020 - 18:39

[Luci Ferrum]

DM Rocker написал(а) 01 Янв 2020 - 08:59:

А что значит свою?
ГВЗ это одна из характеристик фильтра , фильтр прикладывается к акустике.
Что не так в этой цепочке?

Так я уже писал, что ГВЗ вносит практически каждый компонент системы. Говорить про характеристики фильтра в отрыве от акустики - это лишь теория для идеальных условий, которых не бывает в реальности.

В итоге нужно смотреть на поведение ГВЗ на выходе АС, если она линейна или не имеет изломов, "выбросов" и перегибов, то это хорошие показатели для АС.

[Вячеслав Меркулов]

Luci Ferrum написал(а) 01 Янв 2020 - 10:28:

...
В итоге нужно смотреть на поведение ГВЗ на выходе АС, если она линейна или не имеет изломов, "выбросов" и перегибов, то это хорошие показатели для АС.

А как можно посмотреть?

ФЧХ на расстоянии 1 см?

[Dizzjk]

Вячеслав Меркулов написал(а) 01 Янв 2020 - 09:38:

Вот чисто пример как меняется АЧХ и ФЧХ при изменении задержки на саб с шагом 20 см.


Цвет кривых соответствует на обоих картинках...

Вы рев освоили или опять не ваше?

[Dizzjk]

DM Rocker написал(а) 31 Дек 2019 - 21:59:

Что это? Попадание в фазу на таком интервале?
Задержка "фазирует" ДГ на частоте стыка , плюс-минус чуть чуть по сторонам.

Нет, в совместной работе ас, чем будет меньше рассинхрон тем приятнее на ухо ляжет стык

[Вячеслав Меркулов]

Dizzjk написал(а) 01 Янв 2020 - 11:04:

Вы рев освоили или опять не ваше?

Пытаюсь разобраться потихоньку...

[Dizzjk]

Вячеслав Меркулов написал(а) 01 Янв 2020 - 11:14:

Пытаюсь разобраться потихоньку...

Ухо не шпилит горб в районе 1 кгц?

[vaty]

И энто...... замеры делать на 115-120 дб не стоит. Хотя если *спл тачка*, то понимаю.

[Dizzjk]

vaty написал(а) 01 Янв 2020 - 11:40:

И энто...... замеры делать на 115-120 дб не стоит. Хотя если *спл тачка*, то понимаю.

Просто может быть прога неоткалибрована под микрик, поэтому отображает неверно

[Luci Ferrum]

Вячеслав Меркулов написал(а) 01 Янв 2020 - 10:33:

А как можно посмотреть?
ФЧХ на расстоянии 1 см?

В условиях авто - не знаю) И дома не всегда условия благоприятные

[Вячеслав Меркулов]

Dizzjk написал(а) 01 Янв 2020 - 11:32:

Ухо не шпилит горб в районе 1 кгц?

Вот представьте себе - не шпилит...

Согласен, что на АЧХ выглядит некрасиво...

Тут попалась типа картинка с эквализацией под рок и т.д.

Что интересно, там 1 кГц тоже приподнят...

Собственно, мне измеренная АЧХ не указ... только подсказка...

[Вячеслав Меркулов]

Dizzjk написал(а) 01 Янв 2020 - 12:07:

Просто может быть прога неоткалибрована под микрик, поэтому отображает неверно

Пистонфона у меня нет, что бы откалибровать...

Собственно, абсолютные значения звукового давления особой рояли не играют... кмк...

[Вожатый]

Вячеслав Меркулов написал(а) 01 Янв 2020 - 09:38:

Цвет кривых соответствует на обоих картинках...

на обеих



(риторически) соответствует чему?

[vvv]

vaty написал(а) 31 Дек 2019 - 16:21:

У себя сначала делал баттерворт-баттерворт. На свистках оставил его. На миды перебелывал в линквиц, добавлял конденсатор. Точные номиналы не помню, но что в пределах 0.3 мкф. Эти кроссоверы потом неоднократно подкидывались в авто нашим же форумчанам.
В каде не считал и расчитывал их в джибиэль спикер шоп. Мерял спектрой.



ты пытался моделировать что происходит с фильтром, если ты изменищь один из его компонентов на 10%?





vaty написал(а) 31 Дек 2019 - 16:26:

Я серьезно думаю, что расчётные фильтра, будут дорабатываться. Касаемо авто. Если сделаешь изначально верный расчет, то снимаю шляпу. Ради такого случая можем устроить твой показательный мастер класс. Катушки разных номиналов постараюсь надыбать. Кондюки так же. Простенькие, но все же. Кад поставлю. Микрофон есть. Рев есть. Машину готов свою предоставить под опыт. Промеряем, расчитаешь, сваяем тут же и снова померяем. Вэлкам в Воронеж. Пиво, хату сделаем. Не забудь пузыречек прихватить.



ты меня по-прежнему не слышишь.

где я писал и, тем более, предлагал провести какой-то мифический мастер класс?



я пытаюсь понять понимаешь ли ты, что именно происходит, если ты не меняешь частоту среза меняя оба компонента фильтра, а только один из них?

[vvv]

Luci Ferrum написал(а) 31 Дек 2019 - 17:43:

Ты прав, индивидуально подогнанные под результат. "Именитые хороши в теории"



Коля, ты меня конечно извини, но про какой именно результат ты говоришь?





Luci Ferrum написал(а) 31 Дек 2019 - 17:47:

Вадик, с Новым Годом!

Мастер-класс зачетный провел



Вам надо с Саней вдвоем собраться, и продемонстрировать друг другу как вы в слепом тесте отличите изменение конденсатора в фильтре на 0,1 мкФ. вот это действительно будет мастер класс.

[vaty]

vvv написал(а) 03 Янв 2020 - 19:58:

ты пытался моделировать что происходит с фильтром, если ты изменищь один из его компонентов на 10%?




ты меня по-прежнему не слышишь.
где я писал и, тем более, предлагал провести какой-то мифический мастер класс?

я пытаюсь понять понимаешь ли ты, что именно происходит, если ты не меняешь частоту среза меняя оба компонента фильтра, а только один из них?

Нет. Я же выше писАл, что прогами симуляторами не пользуюсь.
Слышу, Вадим, и читаю.
Понимаю. Точнее вижу и слышу. Еще точнее видел и слышал, т.к. пассивная система была сильно давно, а память, как жена уже поговаривает))))) подвержена возрастным изменениям. Но я всегда не против пути познаний и если расстолкуешь что будет меняться при изменении емкости в фильтре второго порядка, то я только за. Правда я не писал, что частота среза останется неизменной, при изменении емкости.
